Ingeniero estructural:
Andrés Rubio Morán, Mª Concepción Pérez Gutiérrez
Año de Construcción:
2006-2009
Ubicación:
Granada, España

Museo de la Memoria de Andalucía

Este artículo fue escrito con la colaboración del estudio de arquitectura a cargo.

Introducción

La transmisión del mensaje

Querríamos hacer ”el más hermoso edificio” para el Museo de la Memoria de Andalucía en Granada.
El MA. Un Museo que quiere transmitir toda la Historia de Andalucía.
Ya en tiempos de los romanos, Estrabón describía a los habitantes de Andalucía como “los más cultos de los iberos, que tienen leyes en verso”.

Proyecto

El arquitecto Campo Baeza Proyectó para sede del MA un edificio en continuidad con la Sede Central de Caja Granada que ellos mismos terminaron en 2001. Propusieron un edificio podio de 60×120 m con tres plantas de altura, de manera que su plano superior coincida con el podio del edificio principal de Caja Granada. Y también se alinean sus fachadas.
Se organiza todo alrededor de un patio central de traza elíptica en el que se desarrollan unas rampas helicoidales que conectan los tres niveles y crean una tensión espacial de gran interés.
Las dimensiones del patio elíptico se toman prestadas del patio del Palacio de Carlos V en la Alhambra.

Y como remate, como si de una Puerta de la Ciudad se tratara, emerge una fuerte pieza vertical de la misma altura y anchura que el edificio principal de Caja Granada. Aparece así frente a la autopista de circunvalación de Granada como una gran fachada pantalla capaz de transmitir mensajes a través de grandes pantallas de plasma que la cubrirán por entero.
Como Picadilly Circus en Londres o Times Square en Nueva York.

Y para rematar la operación, una gran plataforma horizontal hasta el río, la CAMPA del MA, que servirá como espacio público de referencia en aquella zona nueva de la ciudad de Granada.

El nuevo edificio, silencioso en sus formas, es clamoroso en sus elementos de transmisión de mensajes de un nuevo milenio en el que ya estamos inmersos.

Situación

Plano de situación

El Museo se encuentra en la Avenida de las Ciencias s/n, junto a la Sede Central de Caja Granada, Granada, España.

Solar

El solar, con unas dimensiones de 132×63 metros y cubriendo un área rectangular de 8315,90 m2 se encuentra en la confluencia del río Genil y la Autovía de Circunvalación de Granada.
La parcela desciende 3,60 metros desde la esquina Noreste a la esquina Sudoeste.

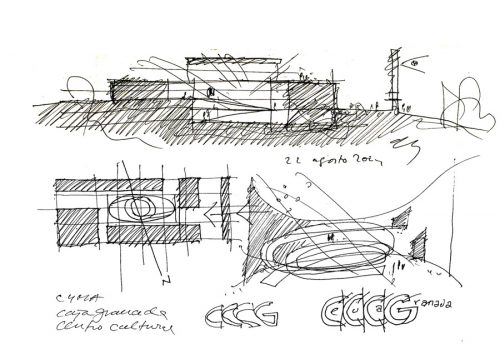

Concepto

Como punto de partida se plantea un edificio silencioso que, sin entrar en competencia con el de la Caja y dialogando con él, tenga su carácter y entidad propia y sea capaz de manifestar su contenido, sea capaz de transmitir el mensaje cultural de este Centro frente a la ciudad.

Descripción

Edificio Podio

Se construye una gran caja horizontal de hormigón que en planta ocupa todo el solar y en altura coincide con el podio de base del Edificio Central de Caja Granada cuya fachada a la calle principal está alineada con la fachada del podio.
El edificio se construye “hacia dentro” en 3 niveles que resuelven la acusada pendiente del terreno.

  • Dimensiones: 114,3 x 54,3 metros
  • Altura: 3 plantas -15 metros.

Edificio Pantalla

Se propone levantar una gran pantalla que, cara a la autopista de circunvalación de Granada aparezca como la “cara visible” del nuevo edificio y lance continuamente los mensajes culturales que la Caja quiera.
La gran pantalla de hormigón sobre la que se podrán colocar pantallas de alta definición en su cara oeste será como la gran puerta del edificio.
La puerta a la parte nueva de la ciudad desde la autopista.
Por el gran hueco se entrará al nivel intermedio del edificio según nos viene dado de una manera natural por la topografía del terreno.

  • Dimensiones: 54,3 x 6,3 metros.
  • Altura: Diez plantas, 50 metros desde su base, 40 metros desde rasante. Coincide con la altura de la Sede Central de Caja Granada.

En la última planta se sitúa un mirador con vistas magníficas de la Alhambra, Sierra Nevada y Sierra Elvira.

El carácter del edificio será de gran compacidad. Para ello se plantea un cerramiento exterior de muros de hormigón visto, en consonancia con el edificio de Caja Granada.
Únicamente en la pantalla o bien dando a los patios interiores se abren huecos de dimensiones acordes con la gran escala del proyecto. El cerramiento del patio central interior será blanco. El diálogo con el edificio de Caja Granada se acentúa con el tratamiento de la cubierta del volumen principal, con un pavimento análogo al del podio de la Caja, en losa de hormigón armado con solución de suelo flotante. Las dos escaleras dan acceso a la cubierta, emergiendo sin conformar ningún volumen, de modo que se acentúe el carácter sereno y sobrio de ese gran plano horizontal. En el interior del edificio predominará el color blanco tanto en el acabado de sus paramentos verticales (enlucido pintado) como en los solados, en mármol Macael con despiece acorde con la modulación del proyecto. Los techos se resolverán con falso techo de escayola pintado en blanco.

Patio Elíptico

Es un espacio blanco que distribuye las circulaciones interiores del edificio convirtiéndose en el protagonista espacial. Sus dimensiones coinciden con el diámetro interior y exterior del Palacio de Carlos V.

  • Eje mayor de la elipse: 42 metros.
  • Eje menor de la elipse: 30 metros.
  • Altura: 15 m.

Rampa Helicoidal

  • Diámetro exterior: 26 metros.
  • Diámetro interior: 20 metros
  • Anchura de rampa: 3 metros.

Acceso

A través de la fachada Oeste, por el Edificio Pantalla. Hay una plataforma previa, la CAMPA DEL MA, que llegará hasta el río Genil, conformando una gran plaza pública.

  • Superficies aproximadas:

Museo 3.545 m2, Exposiciones temporales 1.758 m2, Teatro 1.154 m2, Talleres 295 m2, Oficina – Administración 610 m2, Mediateca 430 m2, Restaurante-mirador 245 m2.

Modulación y organización

La organización espacial y funcional del edificio responde a la síntesis entre un edificio patio y un eje longitudinal que lo recorre en dirección noroeste-sureste.
La secuencia espacial es como sigue: desde una amplia plataforma en el extremo noroeste se accede a través de una puerta monumental abierta en el Edificio Pantalla, descendiendo por una escalinata nos encontramos en el patio de entrada, desde el que se accede al museo, finalmente, en el extremo sureste se sitúa la pieza del teatro.
El Edificio Podio tiene tres plantas (acceso, primera y planta jardín).
El esquema funcional se completa con un patio lateral de servicio, dando al lindero suroeste que toma toda la longitud del edificio. Se resuelve así, por un lado, el acceso general a almacenes de planta inferior junto con el mantenimiento de las instalaciones. La comunicación entre el nivel inferior de este patio se resuelve con sendos núcleos de escalera y plataformas exteriores de descarga.

La modulación en planta del proyecto responde a una trama general de 6 x 6 m. La estructura de la zona principal de museo y exposiciones cuenta con vanos de 9 m en sentido transversal.
Las dos pastillas de servicio del edificio principal, con núcleos de aseos y comunicaciones, así como el edificio pantalla, se resuelven en una crujía de 6 m de anchura.

El volumen completo tiene unas dimensiones aproximadas de 114 m de largo x 54 m de ancho.
La altura total del Edificio Podio desde el nivel inferior será de 15,30 m.
Medida ésta desde la rasante exterior será de unos 6,25 m en su punto más desfavorable.
Como se ha mencionado anteriormente, se busca la coincidencia de alturas entre el podio del edificio de Caja Granada y el volumen principal del nuevo museo. Y de modo análogo, entre la coronación del cuerpo principal de Caja Granada y el Edificio Pantalla.

Programa funcional

Edificio Pantalla

Planta jardín

Dentro de este edificio, a la vez silencioso en sus formas y clamoroso en su elemento transmisor, incluimos las funciones que se nos piden:

  • Museo de la Memoria de Andalucía en la planta jardín y en planta baja

En La Planta Jardín se sitúa la planta inferior del museo, además de una zona de talleres y almacén.
Coincidiendo con el patio de acceso, se sitúan áreas para instalaciones.
En esta planta se ubica igualmente la zona de escenario del teatro experimental.
Para iluminar las zonas de taller se plantea una serie de lucernarios en suelo de patio de acceso.
Finalmente desde este nivel arrancan las dos rampas del patio elíptico.

En Planta Baja (a cota +0,00) se plantea el acceso principal al edificio. La entrada se realiza a través de un hueco de grandes proporciones practicado en la pantalla.
De noroeste a sureste, los usos previstos son: cafetería y recepción en edificio pantalla; patio de acceso; entrada al museo, con dos crujías para administración y servicios; espacio principal de museo con patio; módulo de servicios; y teatro, que ocupa las tres crujías del extremo suroeste.

Planta mirador

En Planta Primera (a cota +5,00) se dispone la zona de exposiciones temporales del museo, así como el acceso independiente al teatro. Éste se produce cerca de la esquina sureste del edificio y a través de la calle José Luis Pérez Pujadas.

En el edificio pantalla, en Plantas Segunda (+10,00)y Tercera (+18,00), se sitúan espacios de mediateca. En Plantas Cuarta (+10,00) y Quinta (+18,00), se disponen zonas de uso administrativo. Finalmente, la Planta Mirador (+38,00) alberga un restaurante.

  • Sala de Teatro Experimental en la cara este, con un posible acceso independiente

Patio elíptico

Campo Baeza propone un patio donde las circulaciones entre las tres plantas se desarrollen a través de una rampa que se convierte en protagonista espacial del edificio.
La traza helicoidal de la rampa contenida en un patio cerrado de traza elíptica produce unas tensiones de gran belleza.

Este patio central hace clara referencia, tanto en su tipología como en sus dimensiones, al patio circular del Palacio de Carlos V en la Alhambra, de Machuca, que nos habla de la eficacia de un patio a cielo abierto en Granada.

Estructura

Edificio Podio

Planta podio cubierta

El Edificio-Podio consta de tres plantas, dos de ellas bajo rasante.
Desde el punto de vista estructural está conformado por un perímetro de hormigón armado y una retícula interior de pilares complementados por los muros portantes de hormigón armado necesarios para dar adecuada respuesta a las solicitaciones horizontales de origen sísmico.

El Edificio-Podio, al contrario que en el Edificio Pantalla, se proyecta con forjados reticulares sobre pilares de hormigón armado, muros perimetrales y muros interiores.
Los muros interiores conforman los núcleos de ascensores y escaleras y se sitúan también en las separaciones entre cuerpos estructurales.

Los pilares están insertos en una malla ortogonal de módulo predominante 6,00. En el área de exposiciones se amplía a 9,00 m la dimensión de la retícula en una de las dos direcciones.
Los forjados reticulares son de bloque perdido y se proyectan con un ancho de nervio de 16 cm e intereje 86 cm.
El canto es de 30+5 cm en las zonas con luces de 9,00 m y de 25+5 cm en el resto.

Dentro del Edificio-Podio se distinguen dos zona estructuralmente diferenciadas:

1- La zona del teatro, que se desarrolla en triple altura y un solo vano, con cubierta de lacas alveolares apoyando en cerchas metálicas de 18 m de luz. Estas cerchas apoyan en un muro continuo de hormigón armado y en la alineación de pilares interior.
En el plano de los cordones inferiores de las cerchas se disponen perfiles metálicos perpendiculares a los mismos sobre los que está previsto apoyar una subestructura ligera que permita la habilitación de este espacio como área técnica del teatro.

2 – La doble pasarela helicoidal que se desarrolla en el patio elíptico. Esta pasarela, metálica en su totalidad, está constituida por un nervio central de trazado helicoidal compuesto por un perfil metálico HEB 600 con dos palastros laterales, y perfiles transversales concéntricos, dispuestos en continuidad sobre el nervio central.
La espina dorsal se apoya en seis machones de hormigón armado HA-50. Y sobre ella se coloca una chapa de acero de 10 mm de espesor. Todo pintado en color blanco.

Edificio Pantalla

El Edificio-Pantalla consta de 10 plantas, dos bajo rasante, si bien funcionalmente son 7 plantas dado que las plantas segunda, tercera y cuarta se desarrollan en doble altura teniendo únicamente ocupados por entreplantas los núcleos de comunicación vertical.

Por su altura, dimensiones en planta, 54,30×6,30 m, y cerramientos de hormigón se conforma como una pantalla de remate de la edificación.
Se proyecta con crujía única y planta libre.

Rampa planta primera

Las dimensiones en planta del conjunto aconsejan la disposición de juntas de dilatación que dividen el edificio en doce cuerpos estructuralmente independientes. Once de estos cuerpos corresponden al edificio basamento y el edificio en altura se constituye en un bloque estructural único.

El Edificio-Pantalla se resuelve con el cerramiento perimetral de hormigón y forjados materializados en losas macizas de hormigón armado. La solución proyectada para los forjados pretende conferir la mayor rigidez transversal a la edificación de modo que sea capaz de soportar las acciones horizontales, especialmente de origen sísmico, con deformaciones admisibles y un adecuado reparto de tensiones en los elementos estructurales.

Patio helicoidal

Estructura de acero laminado: 1 perfil HEB 600 alabeado, con palastros laterales, y vigas transversales, cada 1 metro, siguiendo la dirección de los radios de la hélice.
Sobre ellas apoya un tablero de 10 mm de espesor, también de acero. Se apoya en 6 machones de hormigón armado. Todo pintado en color blanco.

Materiales

  • Cubiertas

Sobre el soporte estructural se realiza una cubierta ventilada, invertida, con pendientes, y protección de pavimento flotante de losas prefabricadas de hormigón sobre plots también de hormigón.

  • Fachadas

El exterior del edificio se resuelve con muros de hormigón visto, en continuidad con la Sede Central de Caja Granada. El encofrado es de tablero fenólico de 3×1 metros con despiece horizontal en coincidencia con la modulación de la estructura.

  • Muro elíptico

El muro elíptico se ha resuelto con dos hojas de ½ pie de ladrillo perforado, trabadas entre sí, con acabado enfoscado y pintado de color blanco hacia el exterior y guarnecido y enlucido de yeso, también pintado de color blanco hacia el interior.

  • Pavimentos

Mármol Macael color blanco, en general para todo el edificio. Baldosas de hormigón prefabricado en exteriores.
En el patio elíptico, adoquines de mármol Macael, color blanco. Pintura antideslizante color blanco en las rampas helicoidales.

Planos

Fotos

Javier Callejas
