Puente del Alamillo

Año de Construcción
1989-1992
Ubicación
Sevilla, Andalucía, España

Introducción

El puente del Alamillo fue diseñado y construido entre 1989 y 1992 con motivo de la Expo´92 de Sevilla, por el arquitecto Santiago Calatrava.

El proyecto se presenta como un “proyecto incompleto” de la Expo ‘92,ya que debía de ser aún más espectacular. La idea inicial comprendía crear un hermano gemelo, un puente idéntico inclinado de forma opuesta en el otro cauce del río Guadalquivir. De este proyecto inicial, sólo pudo erigirse uno, pues el presupuesto no concebía el par.

Como en casi toda la obra de Calatrava, existe una cierta polémica sobre la obra, en concreto sobre su estructura.
A pesar de que el mástil se concibe como el elemento que equilibra el puente, tal y como se explica en el apartado “estructura”, parece ser que en realidad el puente es autorresistente. La prueba está en que los cables que sustentan la obra no se encuentran tensos en la parte superior de dicho mástil, al contrario de lo que podría parecer.

Situación

El puente del Alamillo se encuentra en la ciudad de Sevilla, Andalucía, España.

Atraviesa el río Guadalquivir.

Concepto

Tiene figura de arpa y un sólo brazo soporta todo su peso.

Descripción

Con la ejecución de ese proyecto de Santiago Calatrava, se consiguieron los siguientes objetivos:

  • Salvar la dársena sin ningún tipo de apoyo intermedio, integrar la margen derecha en Sevilla y generar una gran superficie de agua sin ningún tipo de obstáculo, llegando con estas premisas a una luz de 200 m, que entra en el dominio técnico de los puentes atirantados.
  • El establecimiento de una conexión eminentemente urbana y que sirve como un hito al desarrollo tecnológico alcanzado y una muestra del estado de la técnica de la construcción en el país.
  • Construir un puente que es un símbolo de la Exposición Universal y un nuevo monumento digno de la ciudad de Sevilla.

El remate del mástil es en realidad un mirador. Su acceso se realiza por una escalera querecorre el interior del mástil. Se ha reservado espacio para la maquinaria de un futuro ascensor panorámico exterior, y se han construido las puertas de conexión entre ascensor y escalera interior. Como es habitual en los puentes de Calatrava, existe una zona peatonal, en este caso central, separada del área de circulación de vehículos.

Su integración en el paisaje enriquece el entorno urbano del lugar, realizándose a base de unas formas totalmente ligeras que evitan en todo momento la idea de puente como elemento estático, destacando por su impresión de movimiento y por su avanzado diseño, combinación de tecnología, ingenieria y arte escultórico. Tiene figura de arpa y un sólo brazo soporta todo su peso.

Estructura

Es un puente atirantado de pilón contrapeso.

Ostenta 140 metros de altura con una inclinación de 58º, del que parten una pareja de tirantes que lo sujetan (de 300 m. de longitud, los más largos del mundo en su momento) y salvan una luz (distancia entre los puntos de apoyo) de 200 metros.

Para su construcción se empleó una de las mayores grúas de tierra del mundo en aquel entonces, capaz de levantar 200 Tm a 150 mts de altura.

Entre el mástil y el tablero se produce un equilibrio de fuerzas, que se transmite por los 13 pares de tirantes.
Su principio de funcionamiento es el de una balanza en el que el equilibrio se obtiene mediante el desplome del mástil, en un ángulo de 58º sobre la horizontal.
Es considerado el primer puente sustentado por cables, en el que la plataforma se equilibra con el peso de la torre inclinada hacia atrás.

Tiene una longitud total de 250 metros.

Materiales

Mástil

Mástil de placas de acero hexagonales, reforzado en su interior por hormigón armado.

Tablero

El tablero esta diseñado con una estructura metálica, y se compone de un cajón central y de forma hexagonal donde se encuentran los anclajes activos de los tirantes.
De este cajón parten unas costillas metálicas de 4 metros, a ambos lados, sobre las que se apoya una losa de hormigón que forma el tablero por donde debe circular el tráfico rodado, son dos calzadas de tres carriles cada una.

Mástil y tablero se empotran en un pedestal macizo de hormigón, cimentado mediante 54 pilotes de 2 m de diámetro y 48 m de profundidad. Con estos pilotes se consigue compensar los movimientos ejercidos por el mástil y el tablero.

El empotramiento se realiza a través de las correspondientes transiciones entre el hormigón armado y el metal.

Cables

Los cables están formados por 60 torones de 0’6 pulgadas de diámetro cada uno, excepto la última pareja, de 291 m de longitud, que constan de 45 torones. Los torones van protegidos por resina epoxi, y el cable está envuelto por una vaina de polietileno de alta densidad inyectado en las zonas de anclaje.

Tipos de Anclaje

El anclaje activo tiene lugar en la parte inferior, en los laterales del cajón central del tablero.

El anclaje pasivo se sitúa en la cara en desplome del mástil, que compensa con su propio peso los esfuerzos de flexión originados por los tirantes, ya que no hay cables de retenida.

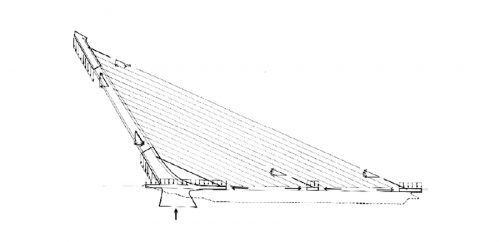

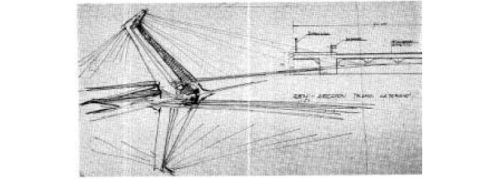

Planos

Fotos
