Torre Agbar

Arquitecto Técnico
Josep Gilabert
Ingeniero
Gepro BOMA, Master Ingeniría
Ingeniero estructural
R. Brufau & A. Obiol
Constructora
Dragados, Axima, Emte
Gerente de obra
Jean Pierre Bouanha, Vander Lemes
Promotor
Layetana Inmuebles S.L.
Decorador
b720, AJN
Diseñado en
1999
Año de Construcción
2001-2005
Altura
144.44 m
Altura del techo
142m
Altura del ultimo piso
128.30 m
Ancho
35.20 m
Longitud
39.20 m
Pisos
35
Ascensores
11
Área construida
50.906 m2
Facade
Mediática - activa
Coste
132.000.000,00 €
Ubicación
Barcelona, Catalunya, España

Introducción

La obra responde a la petición realizada por la compañía de aguas de Barcelona (AGBAR), quienes solicitaban una estructura que se adaptara a estos nuevos tiempos y que cumpliera con las exigencias de su actual crecimiento. Los arquitectos responsables del proyecto fueron Jean Nouvel (Ateliers Jean Nouvel) y Fermín Vázquez b720 Arquitectos

Su diseño combina diferentes conceptos arquitectónicos, obteniendo como resultado una estructura impresionante construida con hormigón armado, recubierta con una fachada de vidrio y con más de 4.500 huecos de ventanas recortadas en el hormigón estructural. En el momento de su finalización era el tercer edificio más alto de Barcelona, después del Hotel Arts y la Torre Mapfre, con 154 y 157m de altura respectivamente.

La construcción, según ha explicado el propio Nouvel se vio fuertemente influenciada por dos de los símbolos más representativos de la cultura catalana. Por un lado, se inspiró en la obra del arquitecto español Antoni Gaudí en referencia a los campanarios de la Sagrada Familia, como homenaje el lado norte de la torre fue diseñado con la intención de obtener una visión óptima del templo. A su vez, Nouvel también incorporó en el desarrollo del diseño los pináculos distintivos de la sierra de Montserrat, de gran trascendencia para Cataluña.

Situación

La Torre Agbar está situada entre la avenida Diagonal y la calle Badajoz, cerca de la Plaça de les Glòries Catalanes que marca la puerta de entrada al nuevo distrito tecnológico de Barcelona, Catalunya, España. Es la encargada de marcar el nuevo comienzo (o deberíamos decir el nuevo “no fin”) de la Avenida Diagonal que se extendió hasta llegar al mar con motivo del fórum 2004.

La Plaza de las Glorias, que forma parte del nuevo arreglo urbanístico, es uno de los principales núcleos de circulación de la ciudad y se encarga de redistribuir las circulaciones que entran y salen por el lado este de la ciudad. En ella convergen 3 de las calles más importantes de Barcelona: Gran Vía, Av. Meridiana y la propia Avenida Diagonal.

Concepto

El edificio se conforma como la unión de dos conceptos opuestos: la ligereza del vidrio, que recubre el edificio en forma de lamas de 120 x 30 cm, formando un gran brise-soleil y la masividad del hormigón de su estructura, creando entre ambos un gran fractal.

•Esto no es una torre

…Esto no es una torre, ni un rascacielos, en el sentido americano. Es más una forma emergente, elevándose singularmente en el centro de una ciudad generalmente tranquila. A diferencia de esbeltas agujas y campanarios que generalmente perforan el horizonte de las ciudades horizontales, esta torre es una masa fluida que irrumpe a través de la tierra como un géiser bajo una presión permanente y calculada.

La superficie del edificio evoca el agua: lisa y continua, brillante y transparente, sus materiales se revelan en tonos matizados de color y luz. Es la arquitectura de la tierra sin la pesadez de la piedra, como un eco lejano de las antiguas obsesiones formales catalanas transportado por un misterioso viento del Montserrat.

Las ambigüedades de la materia y la luz hacen que la torre Agbar resuene contra el skyline de Barcelona de día y de noche , como un espejismo lejano que marca la entrada en la avenida diagonal desde la Plaça de les Glorias . Este objeto singular se convertirá en el nuevo símbolo de Barcelona, la ciudad internacional, y en uno de sus mejores embajadores…( Jean Nouvel)

Espacios

Plantas sobre rasante

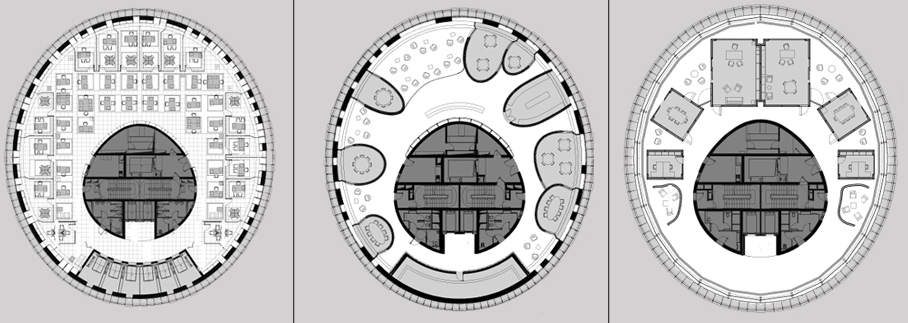

Plantas tipo

Entre el eje central y el exterior se despliegan 34 plantas sobre rasante, diáfanas y sin pilares interiores. De ellas 28 se destinan a oficinas, 3 son plantas técnicas, 1 planta destinada a la cafetería, 1 planta para salas polivalentes y en la cúpula de la torre la última planta se ha destinado a mirador.

Características de las oficinas

  • Las oficinas ofrecen superficies completamente libres de columnas
  • Altura al techo 2.60m
  • Suelo técnico encapsulado con 15cm de altura libre y acabado en chapa de acero galvanizado, soportando una sobrecarga de 1.500kg/m2.
  • Falso techo de placas de hacer galvanizado con aislamiento acústico en interior y perfilería oculta
  • Luminarias empotradas en el falso techo e iluminación directa en zonas de circulación y vestíbulos de ascensores. Alumbrado de emergencia. Sistema de encendido de iluminación mediante detectores de presencia.
  • Sistema centralizado de detección de incendios. Rociadores en el falso techo.
  • Mobiliario por módulos integrados en fachada.
  • Ventanas fijas y abatibles.
  • Cableado de voz-datos y electricidad en cajas instaladas bajo el falso suelo y zócalo perimetral de fachada.
  • Cocina-office por planta.

Plantas bajo rasante

Las 4 plantas bajo rasante se distribuyen del siguiente modo: 2 plantas albergan el auditorio con capacidad para 316 personas y servicios tales como entrada de mercaderías, trasteros o archivos. Las otras dos plantas subterráneas se han destinado a aparcamiento.

Estructura

Vigas radiales y perforaciones en el cilindro perimetral

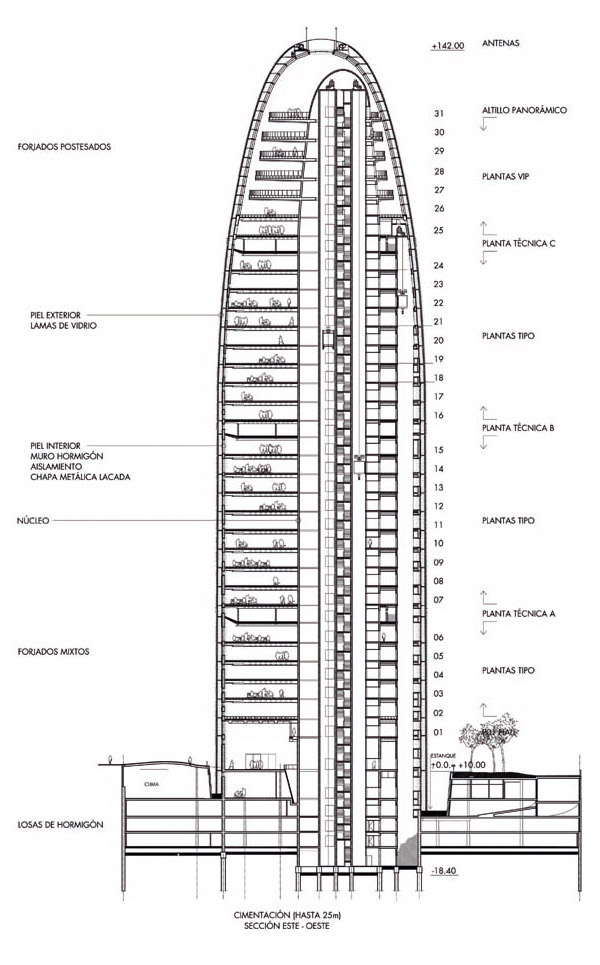

Estructuralmente, el edificio responde a un modelo de núcleo y perímetro exterior portantes que transmiten las cargas de unas plantas libres de apoyos intermedios. La torre está compuesta por dos módulos densos de hormigón, uno central y otro perimetral. Se trata de dos cilindros ovales, el central con forma ahuevada y el perimetral elíptico, no concéntricos y coronados por una cúpula de cristal y acero. La torre no es, de hecho, de planta circular, sino que ligeramente elíptica. Desde la planta baja hasta el piso 18 el edificio es totalmente recto, desde el piso 19 al 26 va disminuyendo paulatinamente la sección hasta el 26 donde se interrumpe el hormigón y continúa la cúpula de vidrio con estructura de metal. Las últimas 6 plantas, formadas por forjados postesados de hormigón, quedan suspendidas en voladizo.

Pieles de la torre

El cilindro interior de hormigón tiene un grosor de 45 cm en la base y 25 cm en la zona superior. El cilindro exterior, presenta grosores en base de 50 cm que se van reduciendo hasta 30 cm en la zona superior. El muro de hormigón correspondiente al perímetro exterior está perforado con 4.349 aperturas correspondientes a diferentes tipos de ventanas. Estos dos módulos se encuentran unidos entre si por vigas radiales de acero perforadas para aumentar la flexibilidad de los servicios.

El hormigón va recubierto de placas de aluminio que dan color al conjunto, con una superficie difuminada de 16.000 m². Las lamas de vidrio presentan diferentes inclinaciones, y opacidades provocando un juego de luz, según el momento del día y la estación del año, con las chapas de aluminio lacadas que recubren el hormigón. La forma de “bala” del cilindro se forma a través de dos cilindros no concéntricos de planta oval, hasta la planta 26 llega el anillo exterior, a partir de esta planta se levanta una cúpula ligera de vidrio y acero. El cilindro interior alberga el núcleo de circulación vertical, los ascensores, escaleras e instalaciones, el exterior presenta aperturas, las ventanas (4.349 en total), formando un gran fractal.

Las plantas inferiores están formadas por plataformas ligeras mientras que los pisos superiores disponen de suelos de hormigón armado y pretensado, voladizos con respecto al tallo central.

Tabiques

Para la construcción de los tabiques interiores se empleó un sistema patentado: paneles modelados que fueron elevados y colocados con jaulas prefabricadas de acero y posteriormente rellenas con hormigón antes de ser fijadas.

Encofrado

El ajuste del encofrado para muros fue modulado cada 10cm. El encofrado interior del núcleo, colgado de la estructura metálica, está separado del encofrado exterior, pues las plataformas de trabajo no pueden trepar hasta lo más alto de la cúpula. Estos muros se hormigonean posteriormente con la losa. El encofrado interior, por el contrario, trepa junto con las plataformas hasta arriba.

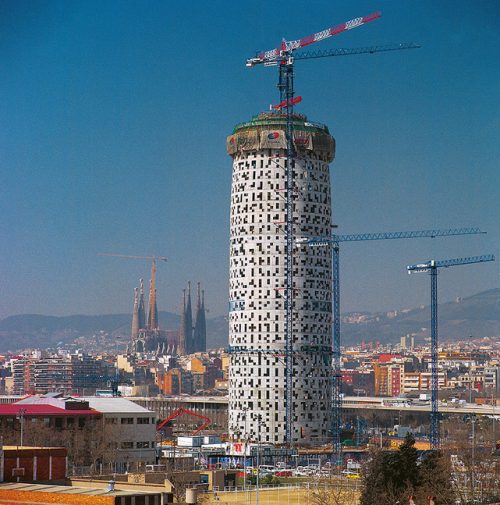

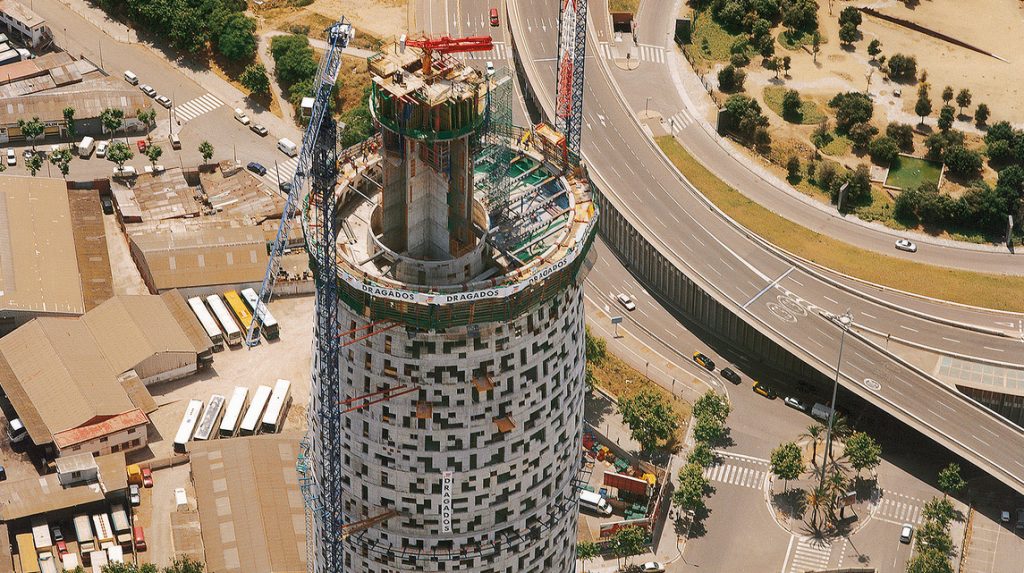

El núcleo cilíndrico y los muros de fachada de este edificio de oficinas se realizaron con el sistema de encofrado autotrepante PERI ACS. Luego se ejecutaron las losas de los pisos. Un gran desafío fue el posicionamiento de los anclajes para este tipo de encofrados entre los vanos distribuidos irregularmente. Este sistema permitió avanzar en su construcción terminando cada 5 días un piso completo.
Además del encofrado, los andamios y equipos de trabajo utilizaron la variante ACS-P (de plataforma), que permitió subir el distribuidor de hormigón. El trepado se realiza totalmente sin grúa, por medio del accionamiento trepante PERI ACS 100.

Materiales

La Torre Agbar está formada por dos cuerpos densos de hormigón, uno central y el otro perimetral. Ambos unidos por vigas radiales que sujetan los distintos forjados que dan forma a cada uno de los niveles de la torre. El módulo de hormigón perimetral se encuentra recubierto por una primera piel creada por módulos de aluminio lacados y tintados en tonos tierra, azules, verdosos y grises que se descomponen a medida que se gana altura, dándole a la torre su tonalidad característica durante el día. El modulo perimetral junto con los paneles de aluminio están a su vez recubiertos por una segunda piel, un brie-soleil formado por 59.619 lamas de cristal de seguridad transparente y translúcido. Estas lamas móviles de 120x30cm pueden ser orientadas electrónicamente según las condiciones atmosféricas de luz, viento, etc. El edificio está coronado por una cúpula de cristal y acero.

Las piezas del brie-soleil en el lado norte son diferentes de las del lado sur. Las que están en el lado norte son translúcidas, aunque transparentes cuando en el muro de hormigón aparece una ventana. En el lado sur son todas transparentes.

En su construcción se utilizaron 25.000m3 de hormigón, 250.000kg de acero, 59.619 lamas de cristal, 4.500 marcos de ventanas y se combinaron 40 colores distintos.

Iluminación

Un elemento muy característico del edificio es su iluminación nocturna. Dispone de 4.500 dispositivos luminosos que utilizan la tecnología LED y que permiten la generación de imágenes luminosas en su fachada.

El proyecto de Control de la Iluminación Ornamental de la Torre Agbar, es obra del Director de Proyectos Manuel J.Rodríguez Suárez, de la empresa MIRELEC, SL. El sistema ideado es exclusivo y propietario y permite iluminar de forma independiente cada una de las mas de 4500 luminarias que componen el alumbrado de la Torre. Permite proyectar 16 millones de colores, gracias a un sofisticado sistema de hardware y software, además de la capacidad de crear transiciones de color también independientes, sin apreciarse retrasos y creando un efecto impactante. Está pensado como un sistema abierto que permite integrar luminarias de cualquier fabricante.

La torre participa con su iluminación en diferentes eventos de la ciudad, dando vida a una variedad de fachadas que adecúan sus colores a la celebración, la semana de la moda en Barcelona, BCN Fashion, Día del Agua, Día Mundial del Autismo, Día Mundial del Medio Ambiente, Día Mundial de la Lucha contra el SIDA o muchas otras, incluyendo algunos años las Campanadas de Nochevieja(2013).

Respeto con el medio ambiente

  • El edificio dispone de sensores de temperatura en el exterior que regulan la apertura y cierre de las persianas de vidrio de la fachada, reduciendo el consumo de energía necesaria para la climatización.
  • Con la finalidad de reducir el gasto energético y conseguir una ventilación natural se han concebido 4.500 ventanas que permiten, además de ventilación, el aprovechamiento de la luz natural. La circulación del aire queda regulada a través de la cúpula con doble acristalamiento.
  • En su construcción no se han utilizado materiales que contengan formaldehídos, asbestos o plomo, especialmente en las pinturas.
  • La formación de una cámara de aire entre las dos pieles que recubren el edificio disminuyen el recalentamiento, favoreciendo la ventilación.
  • A través de un sistema informático se ha optimizado el recorrido de los ascensores, evitando consumos innecesarios.
  • Se han destinado espacios para el aparcamiento de bicicletas.
  • La proporción de ganancias energéticas respecto a la radiación solar incidente alcanza un valor medio del 25,11%. Se utilizan gases refrigerantes libres de materiales clorofluorados para evitar perjudicar la capa de ozono.
  • Las aguas freáticas son utilizadas para limpieza de pavimentos y ornamentación.

Climatización

Cada planta dispone de hasta 27 zonas de climatización diferente controladas mediante un sistema VRV, que dispone de detectores de temperatura, humedad y un sistema centralizado de gestión que regula y optimiza el funcionamiento de la instalación en función del grado de ocupación o condiciones exteriores. La renovación y extracción de aire en las oficinas se realiza a través de luminarias en el falso techo.
