Año de Construcción
1994-1998
Altura
420,5m
Pisos
88
Ascensores
79
Área construida
278.707 m2
Ubicación
Shanghai, China

Introducción

La Torre Jin Mao fue levantada sobre un terreno 24,000 m² y convertida en un ícono del desarrollo arquitectónico de Shanghai.

Los diseñadores integraron con habilidad las últimas ideas de diseño con el estilo chino tradicional, y diseñaron con éxito este edificio reconocido en todo el mundo.

Fue diseñado por Adrian D. Smith, socio de la oficina de Chicago de Skidmore, Owings & Merrill, SOM, y tiene un coste de mantenimiento diario de 121.000 dólares.

Situación

La Torre Jin Mao está ubicada en el área de Lujiazui, 88 Shi Ji (Century) Boulevard, junto a la boca de metro de East Yan’an Road en el Nuevo Distrito de Pudong , Shanghai, en la Republica Popular China.

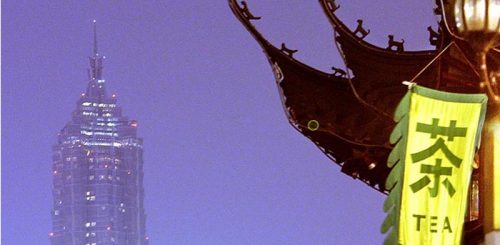

Concepto

Con su forma postmoderna, evoca la tradicional arquitectura de las pagodas escalonadas chinas creando un modelo rítmico a la vez que crece en altura. Al igual que las Torres Petronas en Malasia, las dimensiones del edificio giran alrededor el número 8, asociado con la prosperidad en la cultura china. El número 8 en el budismo es un número de suerte, asociado a la prosperidad, economía, oro y comercio.

Espacios

En este rascacielos de 88 pisos, que pasan a ser 93 si se cuentan los ubicados en la aguja, los cuales son pisos técnicos no accesibles al público, se ubican oficinas de diferentes empresas y el hotel Shanghai Grand Hyatt.

El edificio cuenta con 3 entradas principales, dos para la zona de oficinas y una tercera para el hotel, que aunque se despliega a partir de la planta 53, también dispone en los dos primeros pisos de salas de conferencias y banquetes, un centro comercial, restaurantes y una discoteca en la 3ra planta.

Sótanos

Existen tres niveles subterráneos de sótanos destinados a parking con capacidad para albergar 800 coches y 2000 bicicletas.

La zona de aparcamiento está dotada con cámaras de vigilancia que cubren un ángulo de 360 grados y que forman parte del complejo sistema de seguridad del edificio.

Piscina

La piscina en el piso 57 actúa como un apagador pasivo

En el piso 57 se ha instalado una piscina. La gravedad de las cargas es soportada por los ocho núcleos de las grandes columnas de acero situadas a lo largo del perímetro

Observatorio

A 340 metros sobre el nivel de calle, en el piso 88, se ha instalado un observatorio que ocupa 1.520 metros cuadrados, siendo la plataforma de observación más grande y más alta de China.

Oficinas

Las oficinas ocupan las plantas que van desde el nivel 3 al 50 y disponen de un total de 123.000 metros cuadrados.

Las superficies son diáfanas, libres de columnas y a ellas se accede mediante 26 ascensores que tienen un promedio de 35 segundos de espera en las horas punta.

Disponen de 100 plazas de parking en planta y 800 en las plantas subterráneas.

Las plantas 51 y 52 están ocupadas por el centro de instalaciones mecánicas y eléctricas de la Torre Jin Mao, al cual sólo tiene acceso el personal especializado.

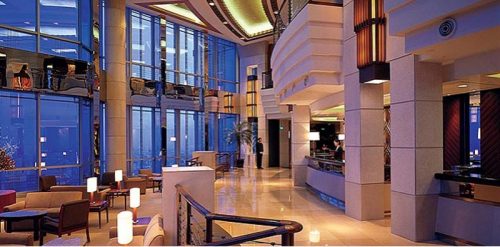

Hotel

El Grand Hyatt Hotel de 5 estrellas ocupa desde la planta 53 hasta la 87 con 555 habitaciones.

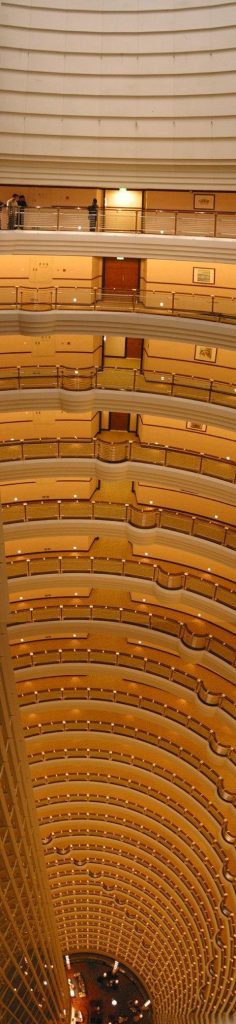

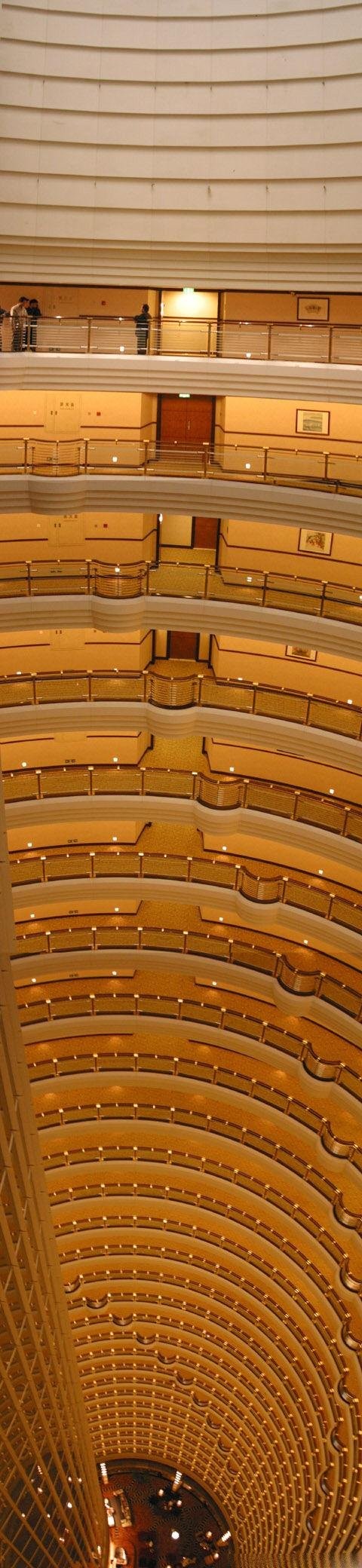

El atrio del hotel que comienza en la planta 53 tiene una altura de 152 metros y un diámetro de 27mts , siendo uno de los atrios más altos del mundo.

Junto con el observatorio, el hotel, forma parte de las dos únicas secciones que son accesibles al público, ofrece servicios de negocios, banquetes de alto nivel, ocio, 8 restaurantes y tiendas.

Estructura y Materiales

La torre está construida alrededor de un centro de hormigón octagonal rodeado por 8 supercolumnas exteriores compuestas y otras ocho de acero, también exteriores. Tres juegos de 8 entramados altos, de dos niveles, unen las columnas al centro, en seis de los pisos, para proporcionar el soporte adicional.

Cada uno de sus 88 pisos está dividido en 16 segmentos, siendo cada uno de ellos un octavo más corto que la base alcanzada en el nivel 16.

El sistema estructural avanzado que se ha utilizado en su construcción le permite soportar vientos de hasta 200 km por hora y movimientos sísmicos de hasta 7 en la escala Richter. La aguja de la cima soporta una oscilación de 75 cm como máximo y su desviación vertical es tan solo de 2 centímetros.

Los ejes de acero tienen uniones que actúan como parachoques para amortiguar las fuerzas laterales impuestas por vientos y temblores, y la piscina sobre el piso 57, actúa como un amortiguador pasivo.

Barras de acero sirven de apoyo estructural a la bóveda de vidrio de las entradas.

Los cimientos descansan sobre 1.062 pilas de acero de alta resistencia llevadas a 83.5 metros de profundidad para compensar las pobres condiciones de los estratos superiores del suelo. En aquel entonces estas fueron las pilas de acero más largas utilizadas en la construcción de un edificio.

La pared circundante del sótano es de 1 m de espesor, 36 m de alto y 568 m de largo, compuesta de 20,500 m³ de hormigón armado.

Complejo entramado externo en aleación de aluminio

La pared cortina exterior está hecha de cristal, acero inoxidable, aluminio, y granito, y esta entrecruzada por un revestimiento de enrejado complejo hecho de tubos de aleación de aluminio.

Datos Técnicos

  • Altura máxima: 420,5 m
  • Altura último nivel: 366 m
  • Azotea: 400 m
  • Separación entre pisos: 4 m
  • Acero estructural: 18 toneladas
  • Concreto torre: 10.000 metros cúbicos grado C50
  • Concreto cimientos: 13.600 metros cúbicos grado C50
  • Excavación: 320.000 metros cúbicos

Posee 79 ascensores, el que va al observatorio puede albergar 35 personas y tarda 45 segundo en recorrer la distancia desde la base al piso 88.
