American Copper Buildings
Arquitecto
Paisajista
SCAPE
Ingeniero estructural
WSP Parsons Brinckerhoff
Ingeniero acústico
Cerami & Associates
Ingeniero Eléctrico
AKRF Lighting
Promotor
Development Group
Diseñado en
2013
Año de Construcción
2014-2018
Altura
160m Torre Oeste, 140m Torre Este
Pisos
48
Ascensores
10
Área construida
76.645 m2
Ubicación
626 1st Avenue, Nueva York, Estados Unidos

Introducción

The American Copper Buildings es un desarrollo residencial de lujo que consiste en un par de rascacielos angulados revestidos de cobre. Las dos estructuras  contienen un total de 761 residencias de alquiler. El proyecto con  76.645 m2 está formado por dos torres residenciales comunicadas por un puente elevado. Hacía más 80 años que en la ciudad no se construía un  puente de este tipo, siendo uno de los últimos el que une los edificios de  la Fábrica Nabisco, construido en 1930 y actualmente ocupado por el Chelsea Market.

Votado Best Tall Building Americas 2018 por CTBUH (Council on Tall Buildings and Urban Habitat), el complejo ha transformado el horizonte del East River de Manhattan, ofreciendo un nuevo punto de observación de la ciudad: un puente aéreo de tres pisos.

Ubicación

Las torres se levantan en 626 First Avenue, sobre el borde del East River, vecindario de Midtown,  Nueva York, Estados Unidos.

Concepto

El sitio donde se construyó el edificio tiene forma de L y rodea una escuela ya existente. La zonificación requería dos torres  que se alzaran sobre un nuevo miniparque. SHoP trató las torres como si fueran las piernas de una bailarina, ambas dobladas por las rodillas, pero en diferentes direcciones, de modo que casi se tocan. En ese punto de no contacto, un puente aéreo une a los dos edificios, dando al borde oriental de Manhattan una nueva y alegre silueta.

En este proyecto la función condujo a la invención ya que los requisitos municipales no permitían conectar los dos edificios en planta y la creación de dos edificios separados, con dos sistemas separados, era un coste demasiado elevado. La solución se convirtió en un puente aéreo.

Espacios

El estudio SHoP Architects también ha creado el diseño interior de las unidades residenciales y participado en el diseño del hall de entrada y las áreas públicas. Dos vestíbulos palaciegos con techos de 7,62m de altura conducen a un parque  con fuente, mientras que una puerta da paso a un servicio de valet parking en el lugar. Una vez dentro, los residentes pueden disfrutar de una piscina infinita en la azotea, un “hammam” de estilo turco y un gimnasio de doble altura con muro de escalada.

Puente elevado

El puente con 5.600m2  es una hazaña de diseño con tres pisos en los que se ubican una piscina cubierta de  casi 23m, un salón, un bar, una cocina de catering, un bar de jugos, una sala de juegos y un estudio abierto. En esta parte del proyecto SHoP Architects contó con la colaboración de JDS Development Group.

Suspendido en el aire a 91,44m sobre el suelo, es el puente aéreo más alto de Manhattan. Su extensión es de 30,48m

Torres

Las torres con 41 y 48 pisos  tienen una doblez de 4º cada una. Cada torre tiene más de 300 diseños residenciales con vistas al Empire State Building, a Manhattan Skyline y a su vecino East River.

Los departamentos cuentan con ventanas de piso a techo con persianas personalizadas. Hay siete tamaños diferentes de ventanas estampadas y perforadas que prestan un exterior realmente distinto. En determinadas residencias hay terrazas privadas. Disponen de iluminación y cocinas diseñadas a medida y pisos de roble.

En el techo de la torre este hay una segunda piscina, mientras que la torre oeste tiene un generador de emergencia para producir electricidad. El complejo ha sido diseñado para tener un buen nivel de autosuficiencia energética y para evitar apagones como los de 2012, después del huracán Sandy.

Estructura

La estructura de las torres se levantó con vigas de acero y losas de hormigón. El sistema de fachada está compuesto por un marco de aluminio unificado, montado en los bordes de las losas de los edificios y recubierto con cristales y placas de cobre.

La armadura del puente también es de acero, con un peso de más de 191.000kgs, tiene 24 puntos de conexión a las estructuras principales y sirve como pieza unificadora en el diseño del proyecto. Actúa como enlace estructural entre los dos rascacielos a la vez que alberga las amenities.

Materiales

Las fachadas de las torres están revestidas con placas de cobre y cristal.  La estructura de acero del puente con cristales y marcos de aluminio.

Paneles de cobre

Junto con la riqueza y la pátina del cobre, SHoP tuvo como objetivo crear una fachada que usara textura y variación para acentuar la forma de los edificios. Lo consiguió escalonando los patrones de los paneles. El patrón general parece complejo a primera vista, sin embargo, el sistema fue estandarizado para facilitar su fabricación e instalación. Cada unidad utiliza  uno de los cuatro tamaños típicos de las ventanas.

Los paneles,  que dan nombre a los edificios,  están hechos con un compuesto de cobre que incluye una capa central ignífuga y un respaldo de acero inoxidable.  El equipo del proyecto consideró muchas aleaciones de metal para las torres, pero eligió el cobre debido a su transición a lo largo del tiempo de un material brillante a un acabado marrón más oscuro y finalmente a una pátina verde. Estas placas, casi 5000, irán adquiriendo una pátina característica del cobre con el paso del tiempo. Los responsables de su colocación dicen que en aproximadamente una década las fachadas se verán del mismo color que la Estatua de la Libertad.

«…Es un material con el que los neoyorquinos están familiarizados: lo vemos en nuestra Estatua de la Libertad y en los techos de edificios emblemáticos como el Edificio Woolworth..», dijo Sugiyama, director de Proyectos Culturales en SHoP Architects.

Puente aéreo

El puente aéreo está revestido de vidrio con una capa intermedia de malla de aluminio que le da un acabado brillante. La malla, semejante a una fina gasa, crea un contraste con el cobre de las torres adquiriendo desde el exterior una apariencia opaca. Las aberturas de filigrana de la malla permiten que entre mucha luz natural en la estructura, pero también ofrecen protección solar básica. El acabado de aluminio mira hacia el exterior, mientras que el interior está pintado de negro y retrocede visualmente, lo que permite vistas de la ciudad. La capa intermedia también mejora el rendimiento térmico al reducir la ganancia solar. Los cristales fueron fabricados en Suiza por los especialistas Glas Trösch.

Otros materiales

Cristales

En las torres hay 4592 ventanas que brindan vistas ininterrumpidas del horizonte del East River y Midtown Manhattan. Los especialistas colaboraron para desarrollar, específicamente para el proyecto, un doble vidrio aislante que cumple los estrictos requisitos de energía del edificio. En combinación con el vidrio antirreflectante  la estructura de  panel también garantiza la visibilidad interna y la transparencia. No tiene reflejos y, lo que es más importante, tiene un bajo nivel de reflectancia, incluso en la oscuridad.

El valor de reflexión general es solo del 2 por ciento, lo que no solo mejora la vista, sino que también actúa como protección contra los golpes de las aves.

Suelos

Las residencias tienen suelos de roble europeo, algunos de piedra negra, azulejos de mármol espigado, paredes decorativas de losa de mármol de cocodrilo  y detalles de latón antiguo.

Generadores

La última planta del rascacielos  emplazado hacia el oeste está ocupada por 5 generadores de emergencia. Durante una interrupción, los generadores alimentarán los ocho ascensores de pasajeros de los edificios, dos ascensores de carga, el refrigerador en cada uno de los apartamentos, una toma de corriente en cada apartamento, luces en los pasillos y escaleras, y bombas de agua.

Los generadores funcionan con gas natural y no dependen de entregas realizadas con camiones de combustible que podrían quedar varados durante una tormenta importante.

Recolección aguas pluviales

Los arquitectos también han ideado una forma de recolectar y eliminar las aguas pluviales. Diseñaron una cama de grava de 46cm  de profundidad colocada entre dos losas de hormigón debajo del sótano del edificio. Aquí es donde se recogerá el agua y se eliminará a través de tuberías que atraviesan la grava.

Video





Planos

Fotos

WikiArquitectura (diciembre 2018)

Pin it
Estudio
Pin it
Un dormitorio
Pin it

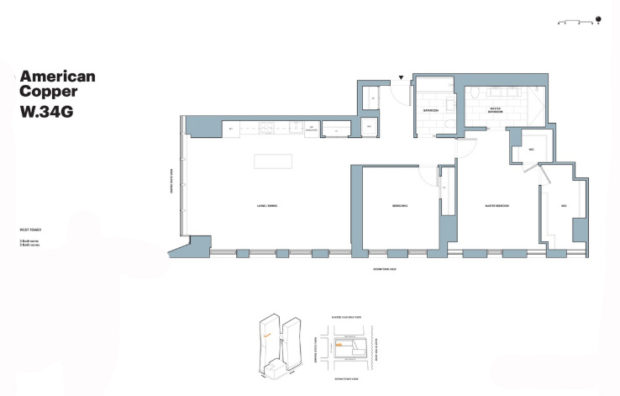

Dos dormitorios
Pin it
Tres dormitorios
Pin it
Ático
Pin it

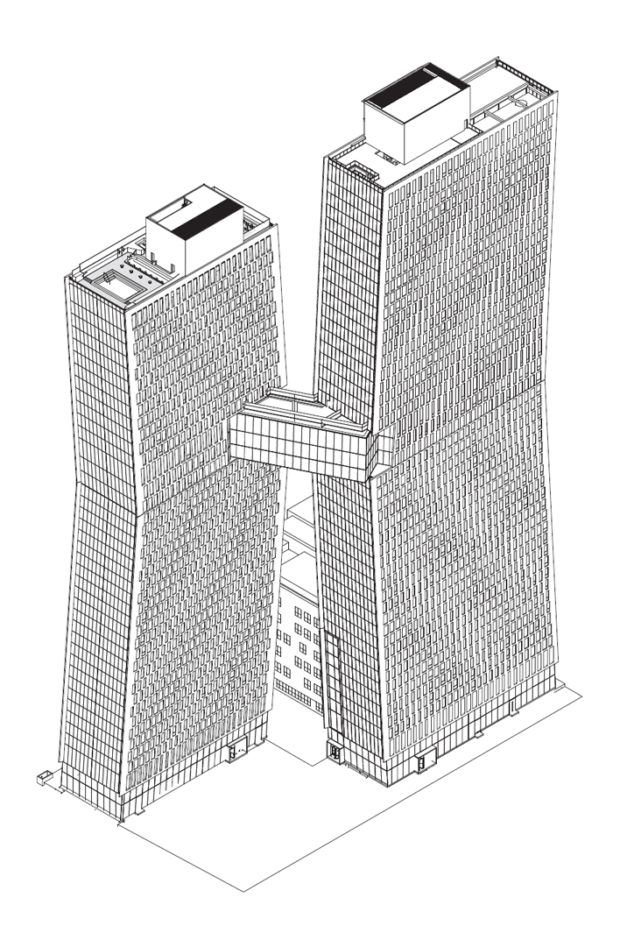

Alzado
