Casa Klein Bottle

Promotor
Donna & Mark
Área construida
258ms
Ubicación
Península de Mornington, Australia

Introducción

La Botella Klein es un modelo descriptivo de una superficie topológica, desarrollado por matemáticos. La Klein Bottle o las Bandas Möbius son superficies que si bien pueden estar distorsionadas, permanecen topológicamente iguales. Un donut permanecerá topológicamente un donut si se tuerce o distorsiona, sólo cambiará esta propiedad si se corta.

…”Las superficies desarrolladas por matemáticos han intrigado a los arquitectos, ya que ofrecen una promesa de nuevas configuraciones y relaciones espaciales. La tecnología CAD ha desarrollado un papel importante en todo ésto, haciendo posible describir eficazmente formas y espacios más complejos y transmitirlo para ser construido. Anteriormente, los medios ortogonales tradicionales, planos, secciones y alzados, no podían describir tan detalladamente espacios tan complejos, pudiendo abarcar sólo una forma, la caja”… dice McBride Charles Ryan

La Casa Klein Bottle ha ganado numerosos premios prestigiosos, incluyendo el World Best House 2009 (World Architecture Festival), y el Best International Home 2010 (Grand Designs).

Situación

La vivienda está situada en la costa sur, dentro de la zona T-Tree (árbol de té), en las dunas de arena adyacentes a la playa del océano, en Rye, Península de Mornington, a una hora y media en coche de Melbourne, Australia.

Concepto

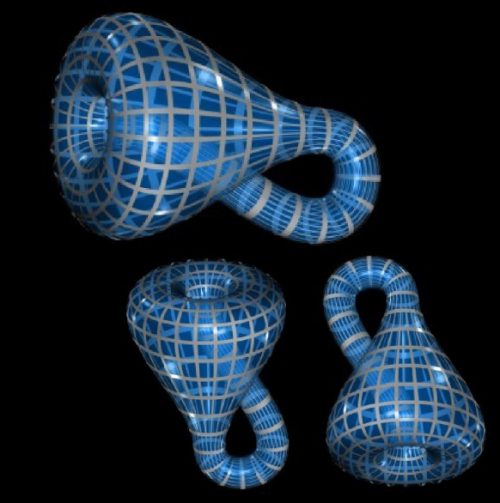

Modelo conceptual

El proyecto que comenzó como una espiral o caracola se convirtió en una espiral más compleja, la Botella de Klein. Su configuración en espiral es un dispositivo espacial que responde a la difícil topografía del lugar, es también una figura rica en alusiones costeras.

Pasando la parte trasera del espiral a través de la propia casa, ésta se convierte en el concepto matemático de la Botella de Klein. Esta estrategia ha abierto una nueva serie de relaciones y secuencias espaciales. Su forma recuerda un “origami” plegado, a una tienda de campaña o a la siempre presente “fibro-shack”(cabaña de fibra). También tiene una reconfortante relación con las hojas de cemento australiano “Aussie cement” utizadas tradicionalmente en las casas de la playa de la zona.

Espacios

El «contenido de la «botella» es una plataforma rectilínea y unas paredes que hacen habitable la geometría abstracta.
La casa gira en torno a un patio central, con una gran escalera real que conecta todos los niveles, recogiendo a su paso los dormitorios y finalizando en un gran salón.

La sala de estar reposa sobre un dosel de madera, cerca de los árboles de té. Con la estilización origami y pese a la completa libertad creativa, inspirada en el misticismo de las matemáticas, dentro los salones adquieren formas rectangulares para ofrecer mayor comodidad a sus habitantes. Sus 258m2 se distribuyen entre la entrada, el patio central, dos terrazas hacia el este una y hacia el norte la otra, zona de servicio, tres dormitorios, una gran sala comedor y un salón estudio.

Materiales y estructura

Su diseño requirió un amplio uso de software 3D, tanto para su desarrollo como para su ejecución. La mayor parte de la casa se apoya sobre un marco de acero cuya complejidad requirió numerosas representaciones para su uso, tanto en el diseño de fábrica como en el proceso de producción.

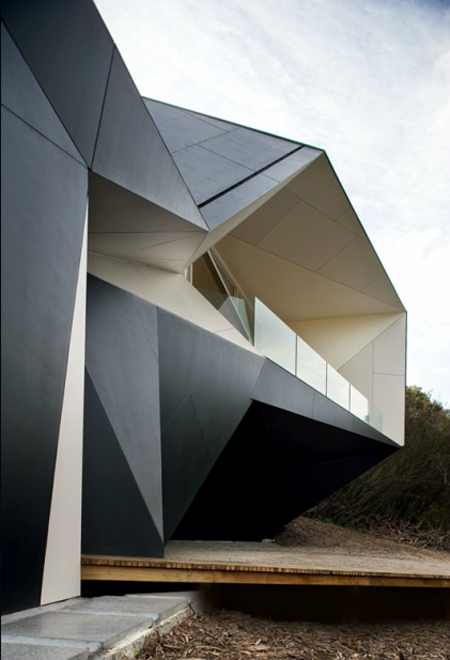

Su estructura es ligera, revestida exteriormente con hojas metálicas pintadas de negro y combinadas con los grises pálidos de las hojas de cemento, materiales incombustibles y ligeros. El edificio tiene doble acristalamiento y las grandes cavidades entre el revestimiento externo e interno disponen de un grueso aislamiento. El patio central permite el enfriamiento y la ventilación cruzada.
Las ventanas tienen marcos de madera llevados a su límite físico y los suelos son de bambú. En el interior, el color rojo en algunas de sus paredes otorgan a la vivienda un toque formal.

Video

Imágenes digitales M-R

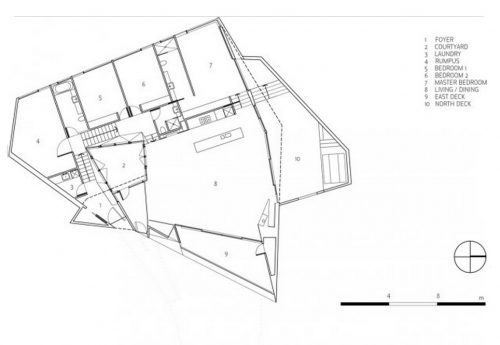

Planos

Fotos M-R
