Estadio Olímpico de Múnich

Arquitecto Técnico
Leonhardt & Andrä
Ingeniero estructural
Frei Otto
Constructora
Günther Behnisch
Año de Construcción
1968 - 1972
Ancho
68 m
Longitud
108 m
Ubicación
Múnich, Alemania

Introducción

Los arquitectos Günther Behnisch y Frei Otto fueron los encargados de proyectar y construir el estadio que albergaría los Juegos Olímpicos de Múnich 1972. Levantaron una estructura ligera donde las tensiones se anulaban, mediante un sistema de apoyos y cables, permitiendo a la vez economía y una forma nueva. Fueron pioneros en la utilización de cálculos matemáticos basados en procedimientos de computación para determinar la forma y comportamiento de la superficie de la cubierta. Otto debió adaptar su diseño a la forma preconcebida anteriormente por el ganador del concurso Günther Behnisch.

Historia

En 1916, Berlín fue seleccionada para la celebración de los VI Juegos Olímpicos, pero el acontecimiento fue suspendido por la iniciación de la Primera Guerra Mundial. La ciudad se vio recompensada en 1936 como sede de la XI edición de los Juegos, los últimos antes del prolongado paréntesis ocasionado por el estallido de la Segunda Guerra Mundial y marcados por notables condicionamientos bélicos.

En 1972 el honor fue concedido a otra ciudad alemana, Múnich, lejos ya de todo ambiente bélico los Juegos fueron opacados esta vez por un ataque terrorista. Cuando faltaban 6 días para la terminación de los Juegos, ocho comandos árabes pudieron acceder a la Villa Olímpica, matando a dos miembros de la representación olímpica israelí y apoderándose de otros nueve como rehenes, el grupo exigía la liberación de 234 palestinos presos en cárceles israelíes y dos más encarcelados en Alemania, así como su traslado seguro a Egipto. La respuesta de Israel fue inmediata y contundente: no habría negociación. Esa misma noche los rehenes fueron asesinados en un tiroteo entre terroristas y la policía de Alemania Occidental, en un aeropuerto militar.

Los Juegos Olímpicos sólo fueron suspendidos durante un día, el 5 de septiembre, para rendir homenaje en el Estadio Olímpico a los atletas asesinados, ante el abandono de la delegación israelí de la competición.

Situación

Situado en el corazón de la München Olympiapark en el norte de Múnich, el Estadio Olímpico fue el escenario principal de los Juegos de 1972 celebrados en esta ciudad de Alemania.

El Parque Olímpico de Múnich, construido para ese evento se encuentra en la zona de la ciudad conocida como “Oberwiesenfeld”, “Alta Pradera de Campo” o “ Montaña de los Escombros” debido a que durante la Segunda Guerra Mundial fue un terreno militar que quedó destruido y con los escombros se creó esta montaña. Actualmente continúa sirviendo como sede de eventos culturales, sociales o religiosos.

Concepto

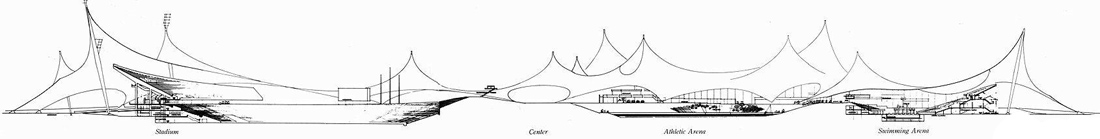

Sección

Los primeros Juegos Olímpicos en Alemania se celebraron en 1936 en Berlín. Para los segundos a celebrarse en Múnich en 1972, Frei Otto y Günther Behnisch fueron los encargados de enseñar al mundo una Alemania nueva, bajo una nueva luz. Su objetivo era diseñar una estructura que emulara el lema de los juegos: ”Los Juegos Felices”, “The Happy Games”, como una caprichosa respuesta arquitectónica que cubriera la pesada y autoritaria sombra dejada por los juegos de Berlín.

Otto y Behnisch conceptualizan una estructura de tensión que fluirá continuamente a lo largo del sitio imitando el drapeado y las rítmicas elevaciones de los Alpes suizos, una estructura en suspensión, como una nube que parece flotar sobre el lugar ramificándose entre las piscinas, el gimnasio y el estadio principal.

Espacios

Además de los edificios que cubre la membrana, hay una serie de volúmenes también cubiertos por la superficie suspendida que son utilizados como espacios flexibles para stands, utilizados durante los juegos o en cualquier otro evento.

A medida que el sistema de cubierta trabaja atravesando el paisaje artificial hacia el Estadio Principal, la membrana comienza a comprimirse hasta desvanecerse alrededor del mismo. El dramático cambio en las escalas de la cubierta aumenta la percepción del paisaje flotante artificial que se forma a partir del suelo, para crear grandes volúmenes abiertos que vuelven nuevamente a integrarse dentro del suelo.

Áreas

Aunque el nombre de Parque Olímpico, Olympiapark, se ha utilizado para designar toda el área en general, no existe un nombre oficial para la zona. Por el contrario, el área general consta de cuatro sub-áreas separadas:

  • Área de Juegos Olímpicos, incluye las instalaciones deportivas olímpicas como el Estadio Olímpico y el Pabellón Olímpico con la Torre Olímpica. También pertenecen a esta zona las Piscinas Olímpicas y el Salón para eventos.
  • Villa Olímpica, compuesta por dos zonas residenciales, una para hombres y otra para mujeres.
  • Sala de Prensa Olímpica de la Ciudad, “Pressestadt”, hoy sede del Centro Comercial Olímpico. Estrictamente hablando, esta porción pertenece a la zona del distrito de “Moosach”.
  • Parque Olímpico, al sur de la zona olímpica, este parque incluye los Juegos Olímpicos de Montaña y el Lago para algunas competiciones de agua.

Torre telecomunicaciones

La torre de hormigón, con 290 metros de altura fue obra de Behnisch, como también el parque atravesado por el canal Nymphenburg que forma en el centro un pequeño estanque.
La torre, además de los servicios de transmisión alberga un restaurante giratorio que cada media hora da una vuelta completa sobre su eje, con capacidad para 216 personas.

Estadio

La construcción del estadio para los juegos, obra de Frei Otto, fue la más importante y la que más impactó mundialmente. Una tienda de campaña transparente compuesta por tres estructuras que se convirtieron en un centro emblemático para la ciudad. El estadio tiene unas dimensiones de 105x68m y capacidad para 69.250 espectadores, con un campo de césped rodeado de pista de atletismo.

Cubierta estadio

Esquema cubiertas

Superficies mínimas

La cubierta del Estadio Olímpico de Múnich, que cubre y unifica el estadio, las pistas y las piscinas, fue desarrollada en base al uso de procedimientos matemáticos informatizados en la determinación de su forma y comportamiento, obteniendo como resultado una forma arquitectónica de “superficies mínimas” utilizada por primera vez en cubiertas de tensión con estas dimensiones, 74.800m2.

En primer lugar, la trama metálica, cuyos pequeños espacios fueron recubiertos con PVC, creó numerosas superficies mínimas y como tales también fue mínimo su peso, permitiendo la construcción de una cubierta arquitectónica de gran ligereza.

En segundo lugar, la tensión superficial de estas formas está completamente equilibrada, dotando a la construcción de gran estabilidad.
Alejadas de las rígidas pautas ortogonales de la arquitectura moderna, las superficies mínimas presentan formas orgánicas de una elegancia extraordinaria. Es la elegancia que el ojo descubre en lo que, lejos de imponerse al medio, se adapta a él.
La superficie de la tensión continua que une todos los edificios principales de los Juegos Olímpicos está sujeta a un sistema jerárquico estructural que crea una serie de volúmenes a través del sitio. La membrana de la cubierta se suspende de una multitud de mástiles verticales que permiten a las agudas y sinuosas curvas del drapeado de la superficie fluir dinámicamente a través del espacio cambiando de forma, escala y características seccionales. Las cubiertas grandes se estabilizan lateralmente a través de una red de cables más pequeños que se conectan a un cable de acero más grande que se extiende sobre todo el espacio dentro de los cimientos de hormigón de cada extremo.

Estructura cubierta

Las numerosas “tiendas” y “sombrillas” del techo levantado en Múnich , fueron la culminación de muchos años de experiencia en la materia por parte de Frei Otto. Sin embargo, en el Estadio Olímpico la escala fue muy superior a cualquier otro proyecto, no sólo se debía poner erecta una gran cubierta, sino que ésta debía vincular con sus diferentes “tiendas” todos los espacios principales: uno de los lados del estadio principal vinculado con el Gimnasio y la Piscina Cubierta Olímpica, éstas últimas áreas completamente cubiertas.

La cubierta del techo del estadio principal consiste en un tejido de poliéster recubierto de PVC suspendido independientemente en cada una de las celdas formadas por una red de cables pretensados. Los mástiles de soporte mantienen los cables principales en tensión, proporcionando el soporte necesario para colgar las superficies del techo. Los mástiles son los elementos estructurales encargados de trasmitir las cargas hacia la parte firme, y lo hacen de una forma inclinada. La unión entre los distintos cables que conforman la malla estructural se materializa mediante un nudo de acero de fundición, con un sistema de anclajes por medio de atornillados y tensados. La cubierta textil diseñada por Frei Otto, ocupa 74.800m2, de los cuales, 33.750 m2 corresponden el Estadio Olímpico, con una longitud de 450metros.

Estas mallas de cables se sostienen mediante tirantes que parten de las cabezas de los mástiles exteriores, tirantes anclados al terreno y cables de borde. La precisión geométrica, los patrones de corte y la prefabricación requeridas en el proyecto obligaron al desarrollo de nuevos método computacionales, de especial relevancia en la “Arquitectura HighTech”, y a un renacimiento del acero de fundición en la ingeniería estructural mediante el uso de moldes de poliestireno.

Materiales

Fueron necesarios grandes tubos y cables de acero para levantar y mantener en el aire la estructura sobre la que se apoyaría la cubierta transparente. Los cables variaban entre los 65 y los 400 metros de largo

Cubierta

El cerramiento de la estructura consiste en una lámina de poliéster revestida de PVC, de 2,9 x 29 m y 4 mm de espesor. Para evitar deformaciones a causa de la temperatura, descansa sobre válvulas de neopreno. Pese a que se resolvieron grandes problemas técnicos, no fue posible solucionar completamente el aislamiento térmico

  • Datos técnicos

Superficie de las cubiertas 74.000 m²

Elemento de membrana 75 x 75 cm

Cables de borde cordones cerrados

Tirantes tendones de cordones paralelos

Nudos y abrazaderas acero de fundición

Mástiles tubos de acero

Cubierta cristal acrílico (Plexiglás)

Debido a la precisión en los cálculos del sistema estructural y la membrana, estos elementos fueron fabricados fuera del lugar de construcción. La alta precisión permitió un montaje sencillo para uno de los más innovadores y complejos sistemas estructurales que han sido trabajados únicamente con la premisa de la tensión. Aún después de casi 40 años de su construcción, la estructura de “tienda tensada” se presenta como lo hizo en los Juegos Olímpicos de 1972, las líneas, la forma, la estructura siguen creando admiración.

Pictogramas

Otl Aicher, profesor de diseño, creo una rica gama de colores en azules, verdes y amarillos, utilizadas en los pictogramas orientadores, facilitando la comunicación rápida. Estos colores cromatizaron carteles, uniformes, banderas, murales, folletos, catálogos y sellos. El color rojo, considerado revolucionario, fue expresamente excluido.
