Arquitecto
Ingeniero estructural
Toshihiko Kimura
Año de Construcción
1980-1984
Longitud
96m
Vano
72m
Área construida
6,377㎡
Ubicación
Fujisawa, Kanagawa, Japón

Introducción

Desde diferentes ángulos, el complejo sugiere formas diferentes, hay quien ve la forma de un caparazón de tortuga u otro bicho, un tambor budista, un casco medieval y hasta un rostro humano. Multifacético, el gimnasio refleja el interés del arquitecto por las geometrías complejas. De hecho, no fue hasta que un experto en maquetas diseñó un modelo preciso que los que participaban en la construcción de este proyecto tuvieron la certeza de su forma.

Adecuándose a su emplazamiento el complejo está diseñado para incluir una variedad de espacios exteriores y diversidad de expresiones arquitectónicas.

Situación

El gimnansio se encuentra en los jardines de Meiji Shrine, a 6.5km del centro de Fujisawa, una ciudad en la prefectura de Kanagawa, Japón, ubicada a 50 km de Tokio.

Concepto

«…Esta búsqueda de una integración significativa del pasado con el futuro ha dominado mi pensamiento en los últimos años. … La capacidad de un único elemento arquitectónico que posea esta dialéctica se hizo claro para mí en la concepción de la cubierta para el Gimnasio Municipal Fujisawa….. como un artefacto construido que se encuentra en una compleja relación con la historia. De esta manera, creo que es posible ver el techo como una metáfora de la unión de dos tradiciones …» (Fumihiko Maki)

A principios de los 80 Maki trataba de describir su interpretación poética del «vernáculo industrial». Por ejemplo, la piel «flotante» de las dos cubiertas del Gimnasio están construidas con acero inoxidable de 0,4 mm de espesor, por lo tanto lo suficientemente delgadas como para arrugarse. El efecto decorativo que produce , explica Maki, es necesario no sólo para reparar el vacío insoportable de la pérdida de ornamento arquitectónico, sino también para dar un ritmo y escala a la amplia cubierta. Maki señala, además, que el borde del techo en el gran estadio, cuando se observa desde abajo es transparente como las alas de una libélula, mientras que su forma evoca un casco medieval y una nave espacial.

La composición general es un intento de crear un nuevo paisaje urbano yuxtaponiendo formas con fuertes cargas geométricas y simbólicas. El resultado es una constelación de formas geométricas claramente definidas que componen un todo indeterminado. (Fumihiko Maki)

Espacios

El Gimnasio de Fujisawa se compone de una piscina cubierta y dos edificios conectados por el espacio de entrada y el vestíbulo. Cada uno de sus componentes mantiene su integridad como un gran volumen, al tiempo que establecen espacios exteriores para el público. En conjunto, estos elementos constituyen una expresión de «foros colectivos».

El edificio más grande contiene el escenario principal, que tiene asientos para 2.000 espectadores. El gimnasio combina una arena principal con una sub arena, contrapuestas con un ligero ángulo. Las formas curvas de techo encierran los dos volúmenes. La yuxtaposición de estas dos formas crea una variedad de siluetas de diferentes ángulos.

La configuración general de los edificios es difícil de entender. Sus ejes principales no están en ángulos rectos entre sí, y las formas de cubierta impiden cualquier visión que ayude a comprender. La forma es discontinua, y las líneas de unión en el techo llevan el ojo en diferentes direcciones. Dentro de la arena principal, los espacios son más fáciles de entender, aunque se divide en sectores.

El techo de acero inoxidable responde a los cambios sutiles de luz. La reflexión es a veces calma, a veces fuerte, al anochecer el borde del techo y el cielo parecen fundirse.

Estructura y materiales

Edificio principal

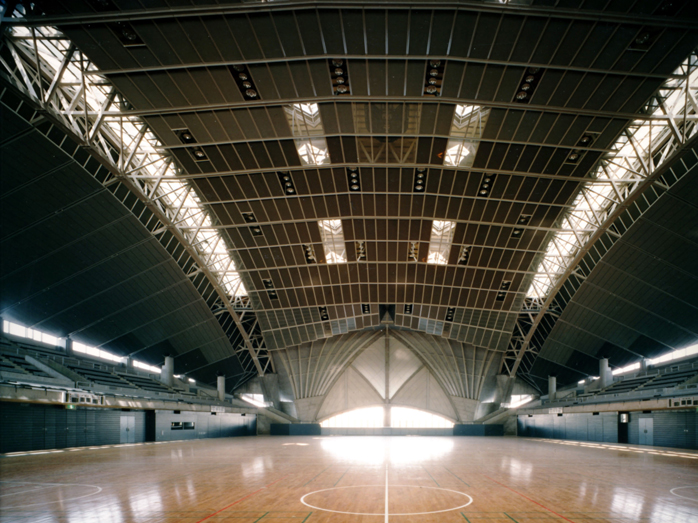

Su sistema estructural está formado principalmente por un par de enormes arcos que abarcan 80m. Estos arcos de sección triangular se ensamblan a partir de elementos de acero, anclándose al suelo con anchas vigas pretensadas. Las zonas de gradas, en ambos lados de la chancha, son de hormigón y están en voladizo.
Vigas situadas a intervalos de 6m abarcan la distancia entre los arcos y el borde exterior de estas zonas de estar, donde un anillo de compresión absorbe su empuje lateral.

Boceto y sección

Edificio pequeño

El edificio más pequeño tiene una estructura de arco en punta. Alberga un gimnasio pequeño con una altura de techo de 12 metros en el nivel más alto y en la planta baja un restaurante y una sala de artes marciales.
Ambos techos están revestidos de láminas de acero inoxidable, de 0,4 mm de espesor. Debido a que las láminas de acero inoxidable inevitablemente se arrugan, están conectadas por uniones soldadas y han sido arrugadas de antemano para asegurar una textura uniforme.

  • Cubierta

El edificio parece ser todo cubierta debido a que sus paredes se elevan muy poco del suelo. Visto desde arriba el techo se compone de dos formas simétricas, similares a hojas, apoyándose una contra la otra.
