Mini Estadio The Showcase
Arquitecto
Diseñado en
2010
Año de Construcción
2010
Ubicación
Doha, Qatar

Introducción

El Estadio Showcase es un prototipo que pretende demostrar la tecnología, que combinada con arquitectura e ingeniería, servirá para refrigerar las arenas que serán sede de la Copa Mundial de Football 2022 a celebrarse en Qatar.

Arup Asociados diseñó el estadio más sostenible del mundo de cara al mundial 2022. El Estadio Showcase, (Estadio Muestra), se ha convertido en una pieza fundamental de la arquitectura ambiental, uno de los motores importantes en el plan de sostenibilidad que Qatar ofrece al mundo. Conjuntamente a este estadio, una de las naciones más ricas del planeta por sus yacimientos de petróleo, está dispuesta a costear los mejores diseños de vanguardia sostenible para proteger a los deportistas y espectadores del intenso calor de la región.

Proyecto

Originalmente se pensó en un pabellón sencillo que demostrara algunas tecnologías de rendimiento en refrigeración, sin embargo, después de trabajar el cliente, Qatar 2022, en los talleres de Arup Associates, convinieron en un desarrollo radical enfocado al medio ambiente con la idea de la utilización de tecnologías con emisiones cero-carbono que se convertirían en el diferenciador de la oferta de este país petrolero. Una parte clave en la eventual candidatura de Qatar fue presentar la realidad de una Copa del Mundo responsable, en un clima extremadamente caluroso, y la capacidad de superar estos inconvenientes y aportar estas nuevas tecnologías a otras culturas.

Trabajando a un ritmo desenfrenado para terminar el estadio en el plazo en que los oficiales de la FIFA tenían prevista su visita, este quedó en pleno funcionamiento en un período de cuatro meses, después de 8 semanas necesarias para su diseño.

Situación

El Mini Estadio fue construido en Doha (en árabe: دوحة, Ad-Dawhah, capital del Qatar, país rico gracias a la industria del petróleo, aunque en sus actividades económicas también se encuentra la pesca. Está ubicado en una pequeña península del Golfo Pérsico y en 2009 tenía una población aproximada de 998.651 habitantes.

Concepto

Este estadio, con cero emisiones de carbono en su construcción y futuro, es una prueba en el innovador concepto de refrigeración y nuevas tecnologías en el control climático, convirtiéndose en una plataforma para el desarrollo, perfeccionamiento y aplicación de estas tecnologías punteras a través de Qatar y, potencialmente en un futuro, a todas las regiones áridas.

El estadio ha sido diseñado como un híbrido entre tecnologías de construcción rápidas y ligeras, combinadas con los medios locales y vernáculos de construcción. La principal ideal es demostrar como la energía puede ser considerada parte integral de la arquitectura, la ingeniería y las infraestructuras, a una escala tan grande como la presentada en Qatar.

La construcción se basa en tres conceptos fundamentales:

1- una arquitectura y estructura emocionantes, desarrolladas con ideas pasivas de diseño tradicional que se convierten en la nueva y confortable arquitectura sostenible.

2- capturar y convertir el calor del sol en refrigeración para el verano.

3- a través de placas fotovoltaicas convertir la energía del sol en electricidad no sólo para el evento, sino para toda la región.

Combinación de tecnologías

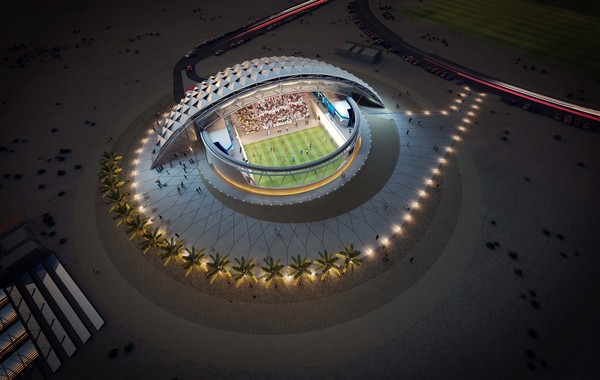

El Mini Estadio Showcase Qatar 2022 tiene capacidad para 500 espectadores sentados. Debajo de los asientos existen salidas de aire acondicionado. El irresistible ritmo geométrico de la cubierta en el techo juega un papel importante en la estrategia de sostenibilidad del estadio. En su construcción se han mezclado ideas tradicionales, como la construcción de muros y cubiertas abiertas, asegurando de este modo la ventilación natural, con tecnologías punteras en generación de energía sostenible.

En su construcción se ha utilizado y combinado dos innovadoras tecnologías:

Cubierta retráctill

La cubierta del techo rota, para dar sombra al edificio y aislarlo del sol. Es el primer techo de este tipo y se considera pionero en un enfoque más responsable con el medio ambiente en la construcción de estadios deportivos.

Los científicos locales han desarrollado una especie de “nube”, que flota sobre los estadios y bloquea los rayos solares. En el caso de Showcase, esta nube no es necesaria pues su cubierta formada por paneles triangulares, puede ser manipulada según las necesidades, ya sea para proteger del sol o de los agresivos vientos, pero manteniendo en todo momento la ventilación natural. Si el calor es demasiado fuerte, la cubierta se puede cerrar para permitir que el enfriamiento del espacio se realice con la máxima eficiencia

Durante la visita de la FIFA, con una temperatura exterior de 44º sólo dos horas antes, en el campo de juego se registraron 23º.

Placas fotovoltaicas

El edificio ofrece las técnicas más sofisticadas para capturar y almacenar la energía del sol. Cuenta con un gran número de paneles solares fotovoltáicos que alimentan la red de energía local cuando el campo no está en uso, evitando las emisiones de carbono.
Cerca del edificio hay una «granja solar», compuesta por paneles fotovoltaicos y espejos parabólicos Fresnel que concentran la energía solar en tubos que, en este caso, tienen agua dentro.

Michael Beaven de Arup, describe la triple misión de la arena como un intento de “mezclar las ideas tradicionales del diseño pasivo con tecnologías innovadoras, para lograr el ahorro de energía y un diseño arquitectónico cómodo y atractivo

Materiales

Granja solar

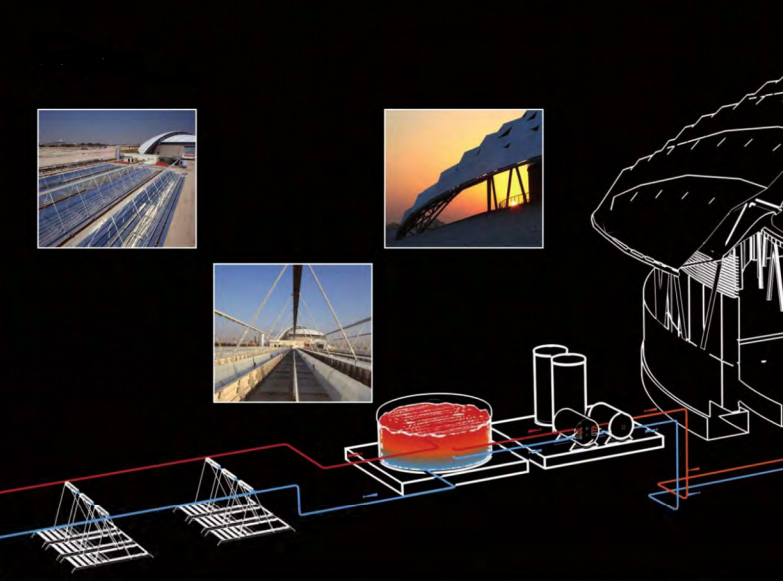

El innovador y vanguardista sistema denominado «granja solar» está compuesto por paneles fotovoltaicos y espejos parabólicos que se centran la energía solar para generar agua caliente a 200 grados que luego es almacenada en un recipiente con capacidad para 40.000 litros. Esta agua podrá utilizarse para la regeneración de la enfriadora de absorción. Debido a la alta temperatura del agua, existe el peligro de vaporización instantánea por lo cual el sistema ha sido diseñado para operar a una presión de 18 bar, motivo por el que el recipiente tuvo que fabricarse con una pared de 30mm de acero. Todo el equipo auxiliar de alta presión incluyendo bombas, válvulas, filtros, manómetros, sensores y medidores de calor tuvieron que ser clasificado en PN40.

Refrigeración zona espectadores y jugadores

Las unidades de tratamiento de aire frio, suministran a la zona de debajo de los asientos de los espectadores. Este sistema enfría la zona de estar y fluye hacia abajo haciendo llegar la refrigeración a la arena de los jugadores.
Las superficies de la Showcase están diseñadas para retener el frío durante todo el partido, bloqueando el calor provocado por las luces y los participantes. Las temperaturas máximas alcanzadas se sitúan muy por debajo de las directrices aconsejadas por el comité médico de la FIFA.
