Arquitecto
Paisajista
Waho Landscape
Constructora
Arabtec Construction
Promotor
National Media Council of the United Arab Emirates
Año de Construcción
2017 - 2019
Altura
27,8m
Pisos
4
Área (huella)
15.000m2
Área construida
19.200m2
Ubicación
Al Forsan, Dubai, Emiratos Árabes

Introducción

Después de un concurso de diseño supervisado por Masdar, empresa de energía renovable de Abu Dhabi, que duró siete meses con presentaciones de las principales firmas de arquitectura del mundo, el Consejo Nacional de Medios de los Emiratos Árabes Unidos (EAU) seleccionó la propuesta de Santiago Calatrava para el Pabellón de los EAU en la Dubai World Expo 2020. Nueve de los estudios de arquitectura más célebres del mundo presentaron once conceptos. En cada concepto se evaluó  cómo expresaba el tema principal de la Expo 2020, «Conectando mentes, creando el futuro», si tenía una sensación distintiva de los EAU y si lograba un equilibrio adecuado entre el pasado y el futuro del país.

El diseño del arquitecto español es representativo del país anfitrión, desde su arquitectura hasta el paisaje circundante. Integrado en un contexto de vegetación, el proyecto busca presentar a los visitantes la historia, la cultura y las innovaciones de los Emiratos Árabes Unidos. El monumento nacional está configurado para crear una experiencia inmersiva y multisensorial para los visitantes tanto desde el punto de vista arquitectónico como desde las características cinematográficas integradas, presentándoles la historia, la cultura y las innovaciones futuristas de los Emiratos.

“…El diseño del Pabellón de los EAU refleja la identidad y el espíritu pionero de los Emiratos, mientras cultiva una conexión equilibrada entre el pasado, el presente y el futuro de país…” (S. Calatrava)

El Pabellón de los EAU será la única estructura permanente que se conservará después de la Expo 2020, por lo que en la configuración del diseño MEP se han tenido en cuenta parámetros que permitan futuras adaptaciones.

De acuerdo con el tema de sostenibilidad de la Expo 2020, el pabellón recibió la certificación LEED Platinum y cumple con las Regulaciones y especificaciones de construcción ecológica de Dubai (DGBR).  En consecuencia, el Pabellón de los EAU es consciente de la energía e integra una gama de elementos y cualidades de diseño sostenible.

Ubicación

El Pabellón anfitrión está ubicado entre el Opportunity District y el Sustainability District, en el corazón del área de exhibición de la Expo, sobre uno de los laterales de la plaza central Al Wast Plaza, diseñada por Adrian Smith + Gordon Gill y accediendo por la Wasl Av en Al Forsan, Dubai, EAU

Concepto

El pabellón cuyo concepto de forma se basó en las alas de un halcón, ave nacional de los Emiratos, en vuelo cuando están abiertas, en reposo cuando se cierran, fue diseñado como símbolo del espíritu pionero de los Emiratos Árabes Unidos, enfocado a encarnar el tema principal de la Expo 2020-2021, conectando mentes y creando el futuro

“…El marco conceptual se basó en la inspiración de la gracia y la fuerza de un halcón, el ave nacional de los Emiratos Árabes Unidos… «comentó el estudio de Calatrava.

Al canalizar los poderes de la movilidad, con una interpretación simbólica del flujo del movimiento, el flujo sincronizado y la innovación tecnológica, la relación entre los espacios arquitectónicos y los sistemas estructurales se fusionan para crear conexiones que conectan el espacio general con el tema principal de la Expo 2020.

Como símbolo del espíritu pionero e innovador de los EAU, la forma protectora del techo de acero del Pabellón de los EAU, influenciada por la gracia y la fuerza del halcón, está equipada con capacidades cinéticas contemporáneas y elementos arquitectónicos innovadores.

Descripción

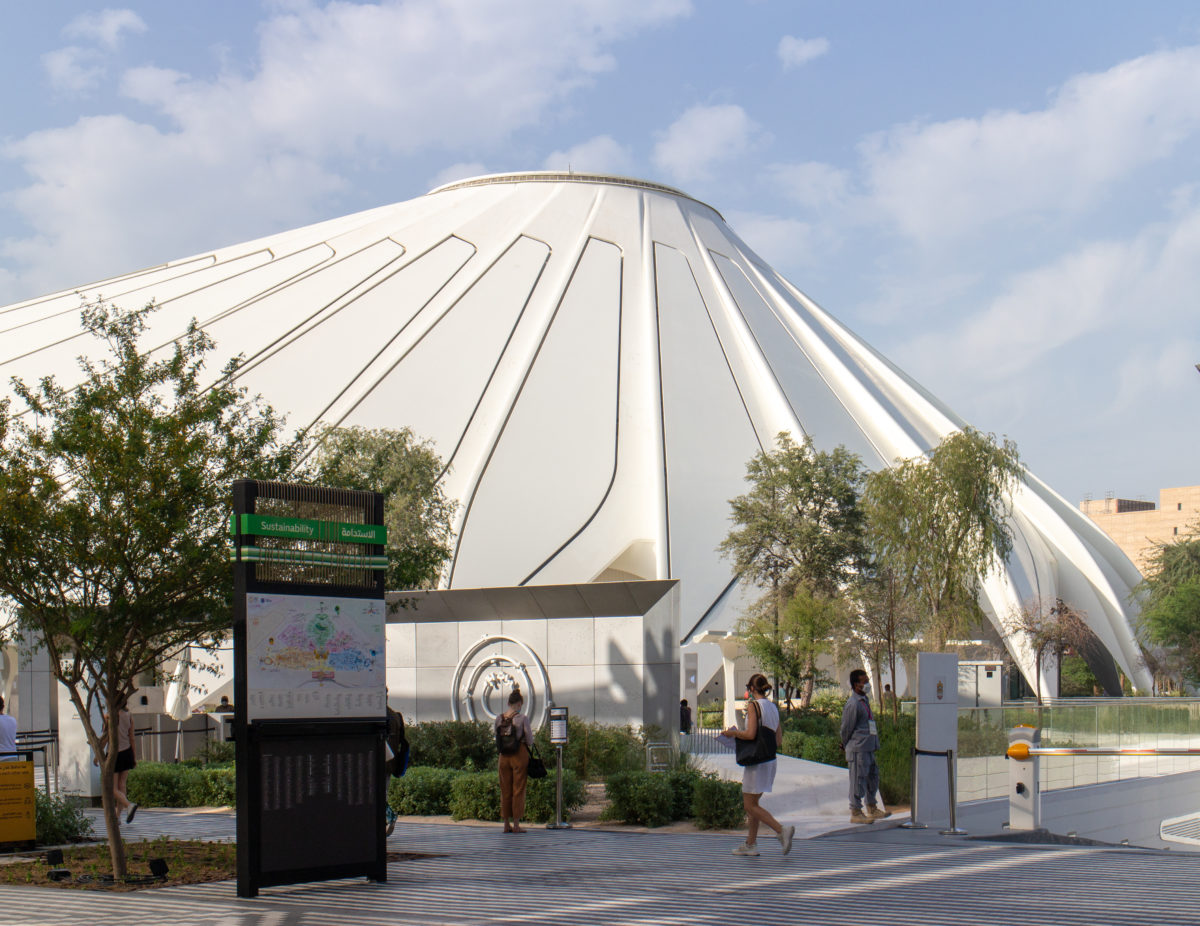

El pabellón, con 27,8m de altura,  está ubicado en un área de 15.000 m², con un área construida de 19.200 m².  En el interior, los visitantes se sumergen en atmósferas espaciales limpias, futuristas pero de forma orgánica.

 A nivel de la plaza se construyó una superficie de 3000 m² que comprende las instalaciones relacionadas con el pabellón, como tienda, servicios, bar-restaurante. El entresuelo tiene una superficie de 662 m² albergando unidades de apoyo, la planta superior con 2000 m² está dedicada a la hospitalidad y el resto y la superficie restante está dedicada a la exhibición.

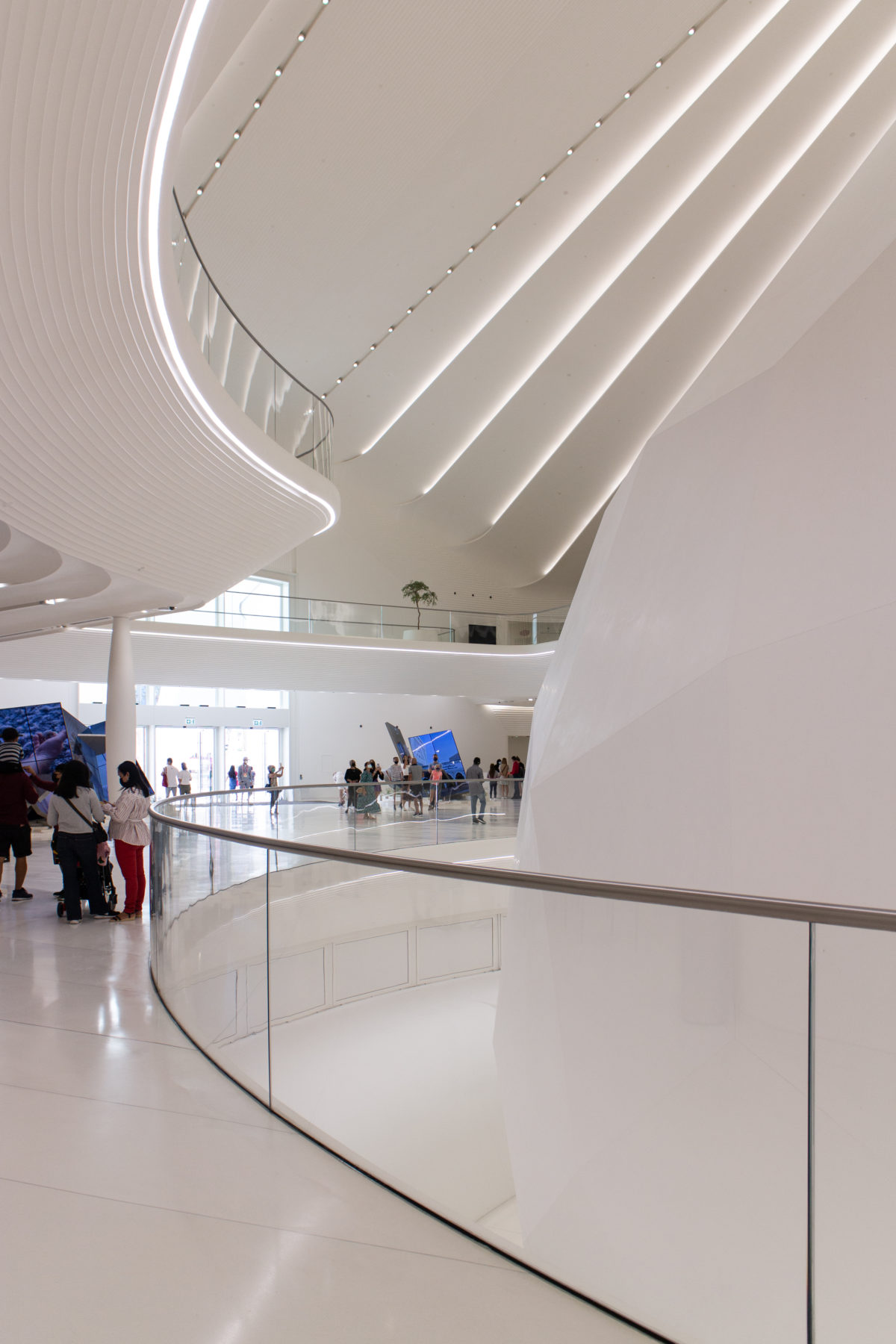

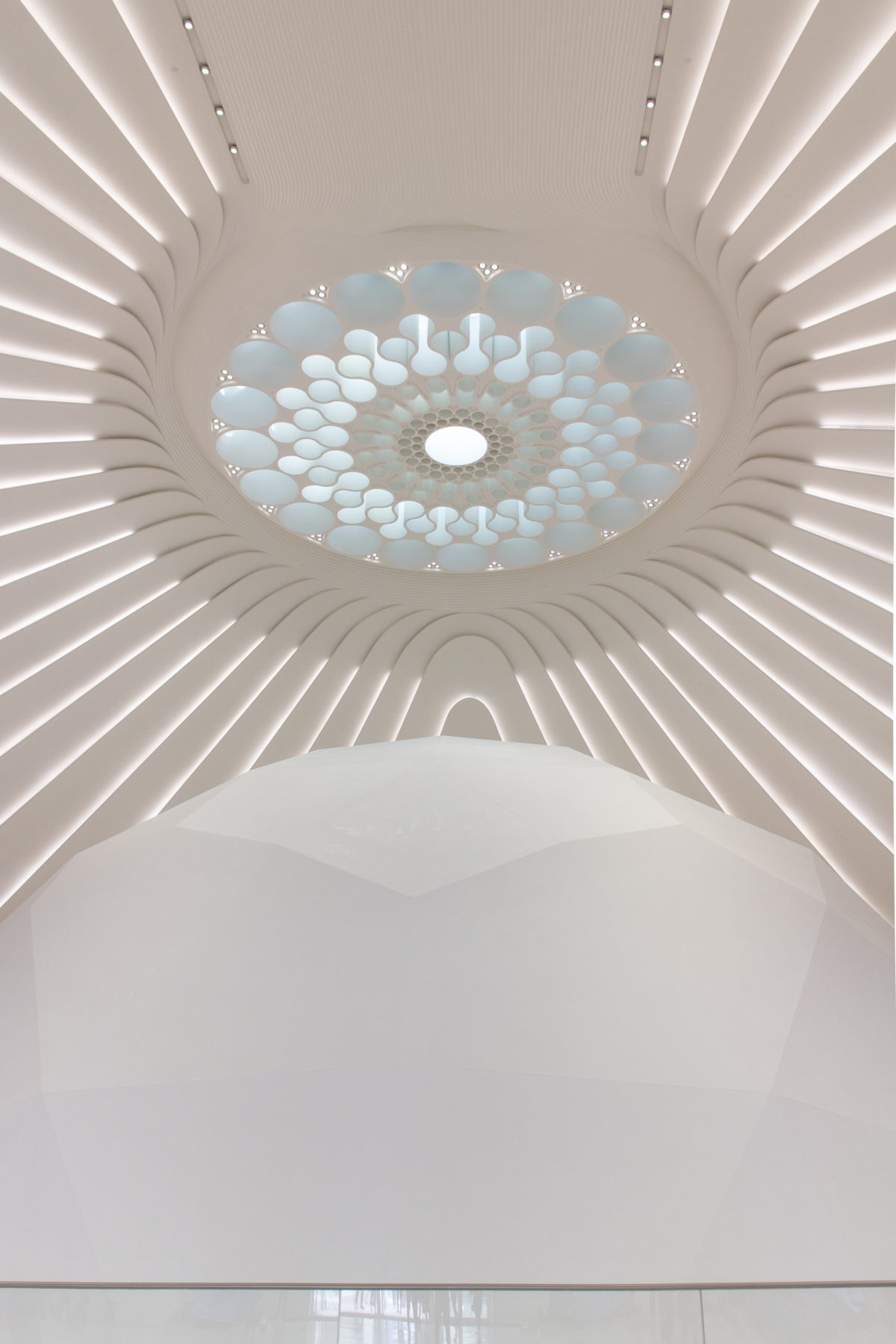

En el centro del edificio hay un vacío donde se ubica una gran esfera facetada que sirve como auditorio, con capacidad para 200 personas. Este vació se remata en el techo con  un tragaluz circular, “Oculus”, con el logo de la Expo 2020, que permite la entrada de luz natural. Alrededor se levantan varios niveles con espacios para reuniones y salas expositivas inmersivas donde se muestra el pasado, presente y futuro del país.

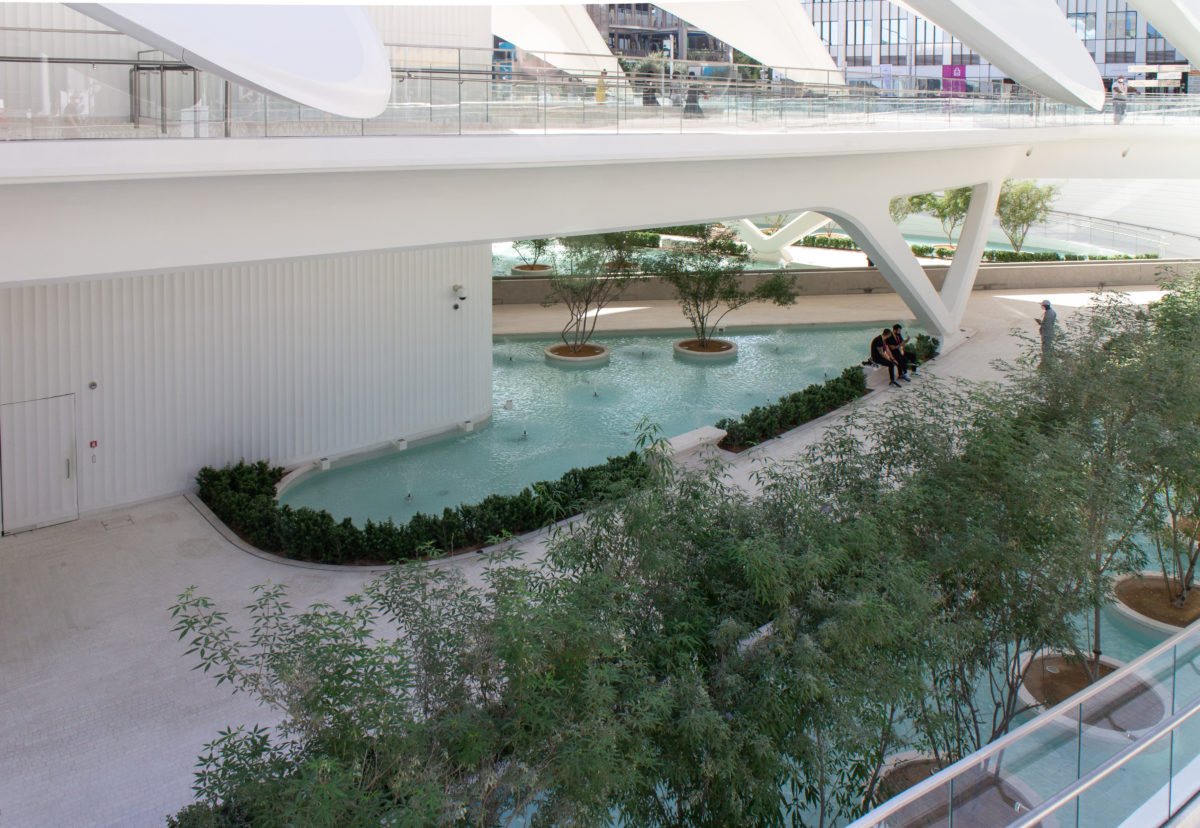

El edificio está rodeado por un paisaje que contiene 80 árboles y más de 5.600 plantas, de las cuales 2.350 se consideran «de importancia cultural para los Emiratos Árabes Unidos».

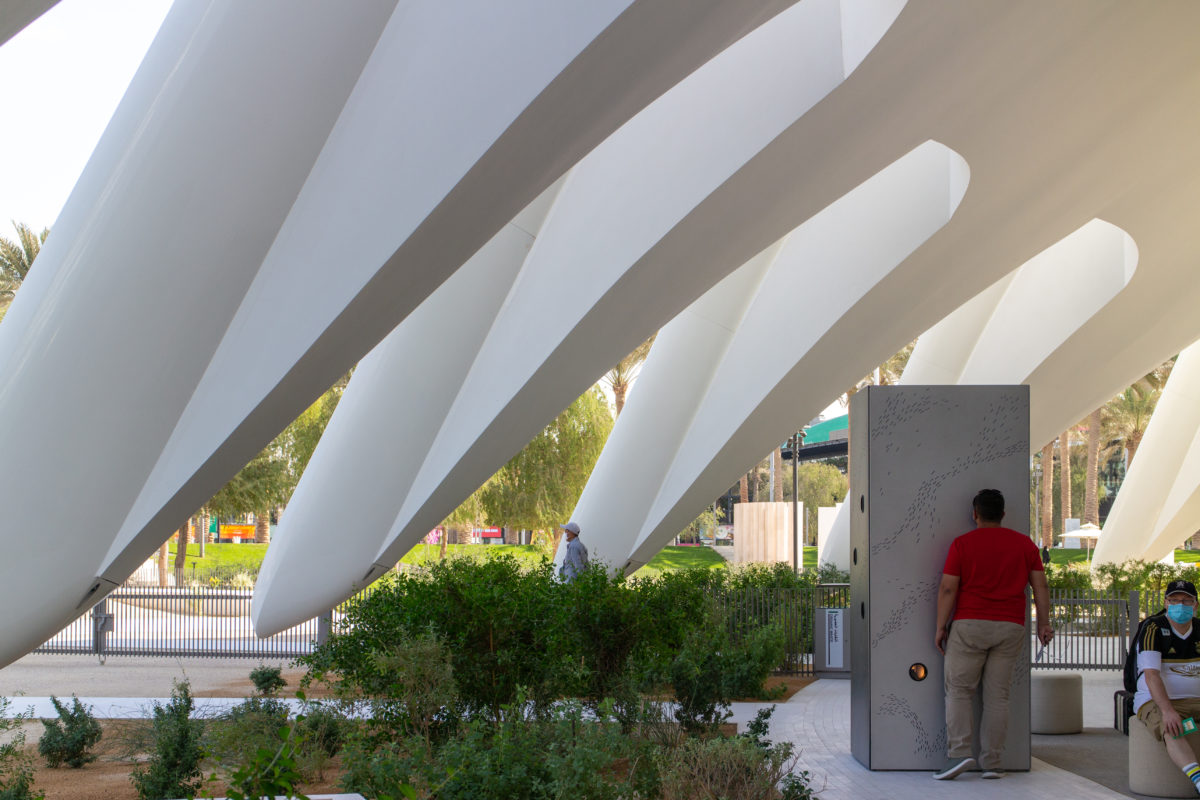

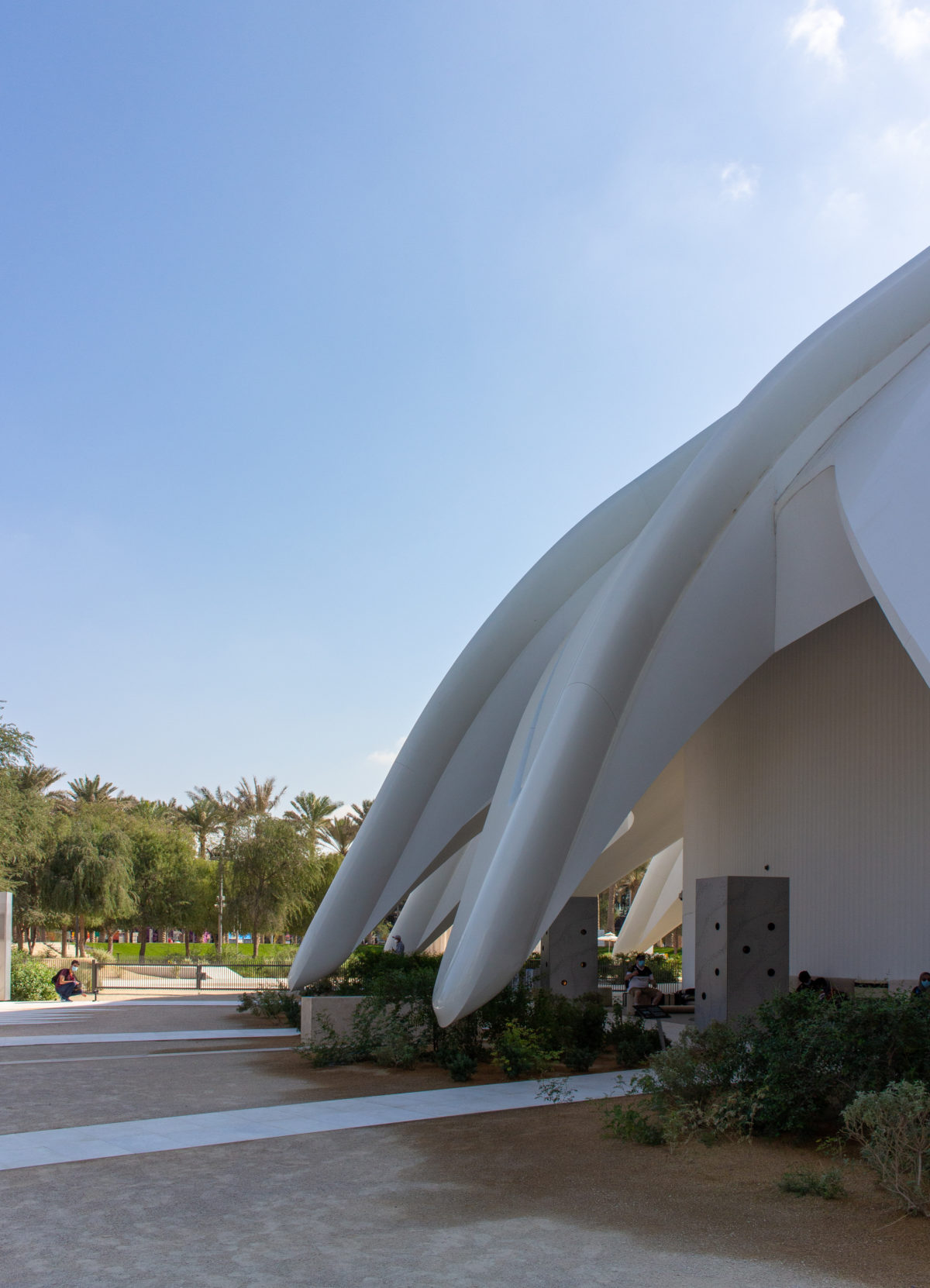

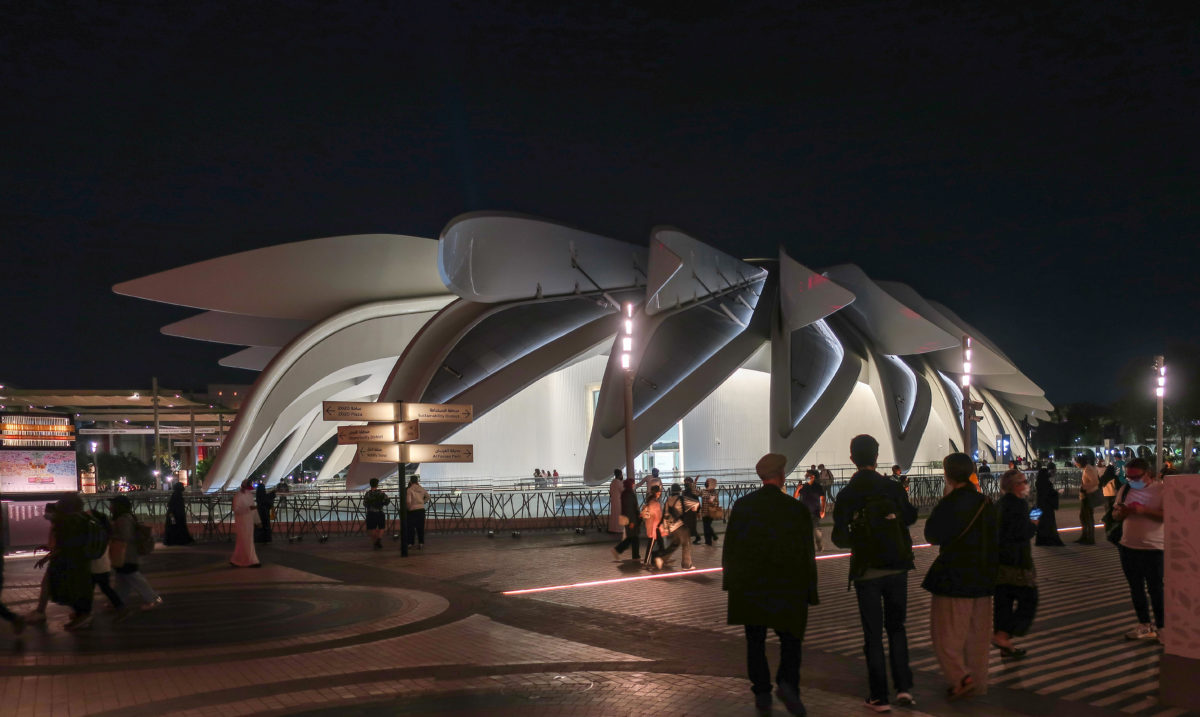

El edificio de cuatro plantas está coronado por 28  “alas” móviles de fibra de carbono que se cierran para proteger los paneles solares ubicados en el techo o se extienden para recolectar energía a través de paneles fotovoltaicos integrados.  Cuando estas alas están abiertas evocan las alas de un halcón en vuelo.

Majlis

Los asientos ubicados debajo de las alas del edificio están inspirados en el Majlis, un lugar tradicional de hospitalidad en la cultura emiratí. El Majlis es donde se reúnen las familias y se da la bienvenida a los  invitados, compartiendo historias sobre café árabe, dátiles y comidas. También es donde los líderes crean un foro abierto para intercambiar noticias y discutir temas importantes dentro de la comunidad. Los asientos en forma de U facilitan que un grupo de personas mantenga una conversación abierta con un espíritu de honestidad y respeto.

Estructura

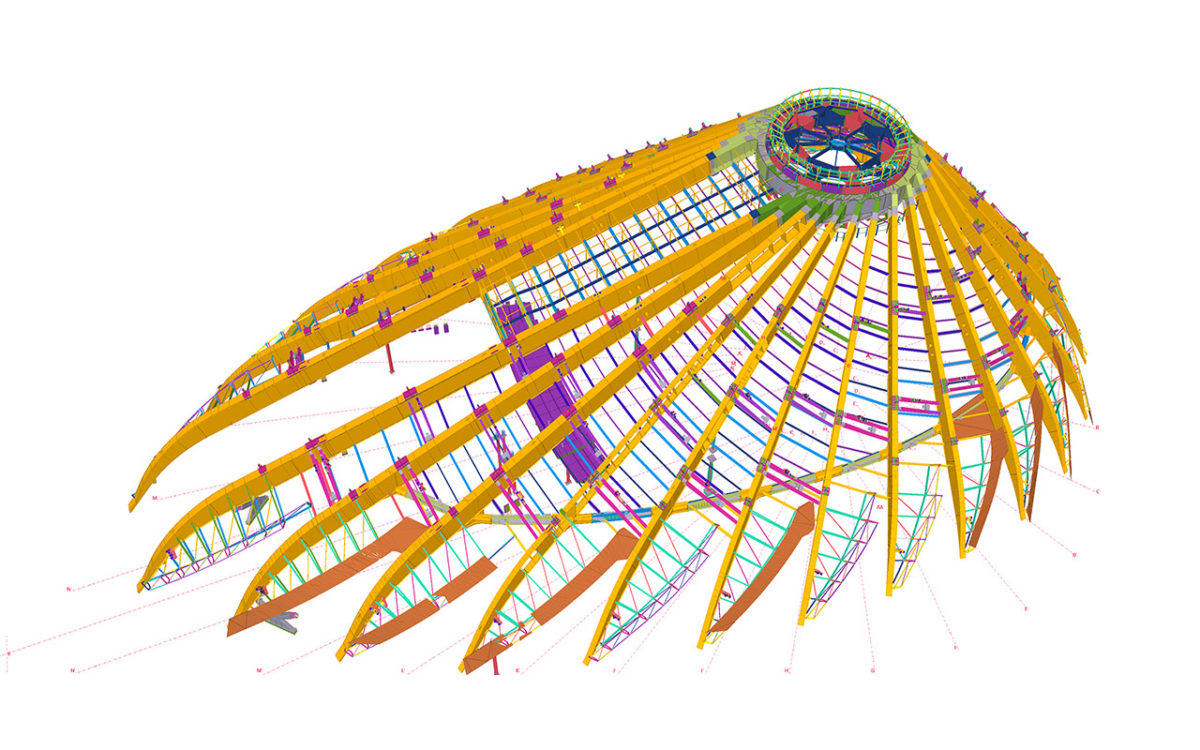

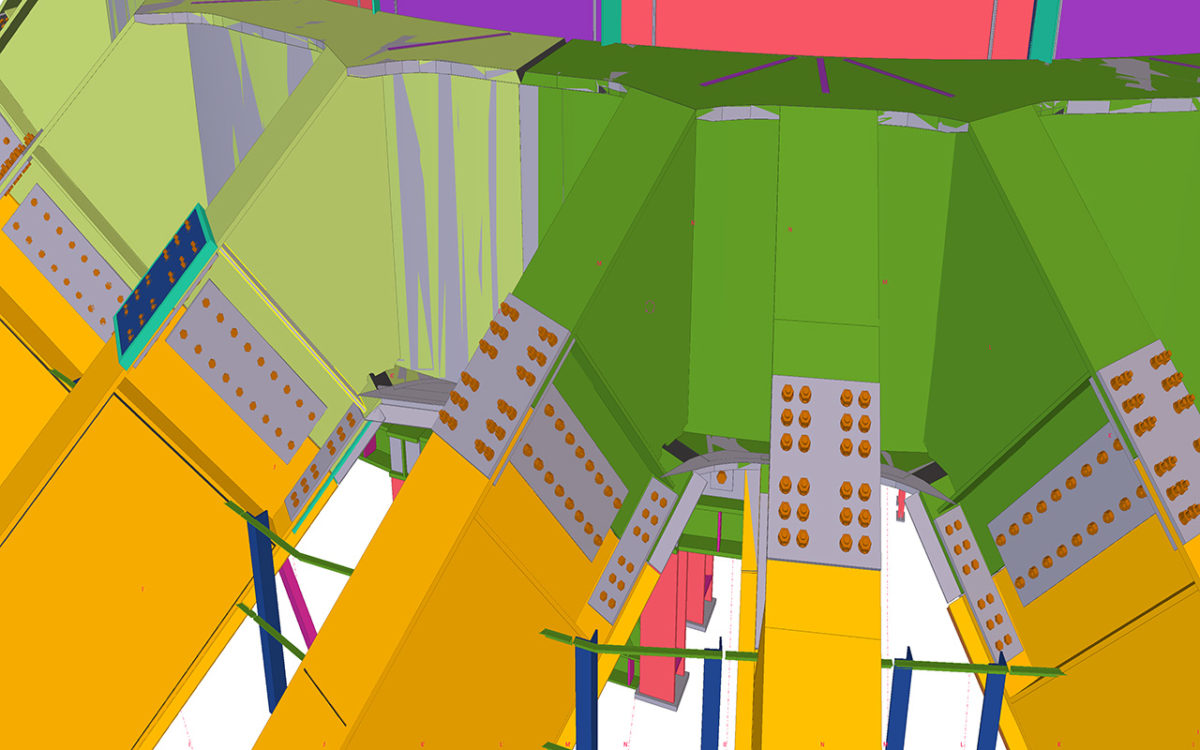

Debido a la complejidad del proyecto la mayoría de las vigas y conexiones debieron ser hechas a medida. Todas las costillas principales son combas. Los trabajos con BIM fueron de gran ayuda en la complejidad de la estructura de acero.

Alas

La estructura del techo consiste en un sistema híbrido entre un caparazón y un marco de portal, compuesto por 28 alas.

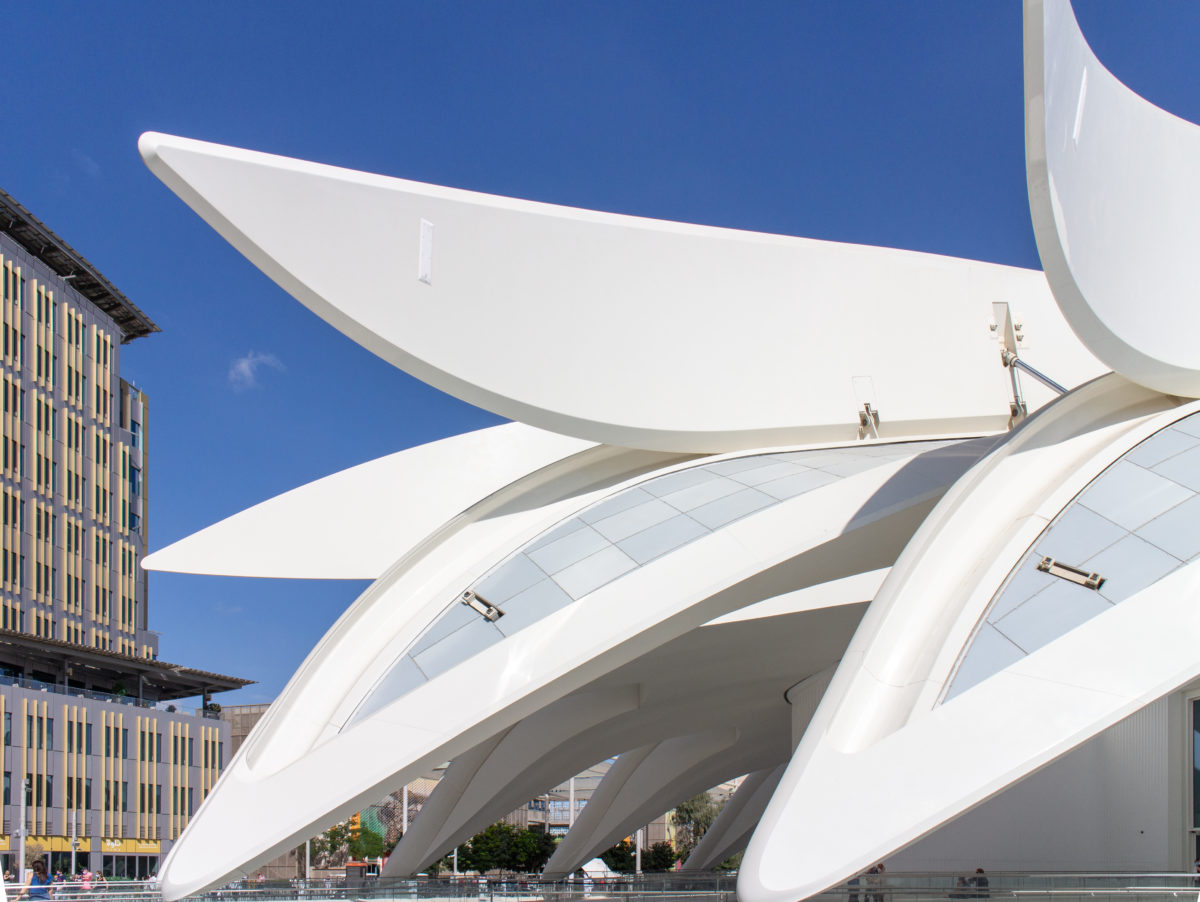

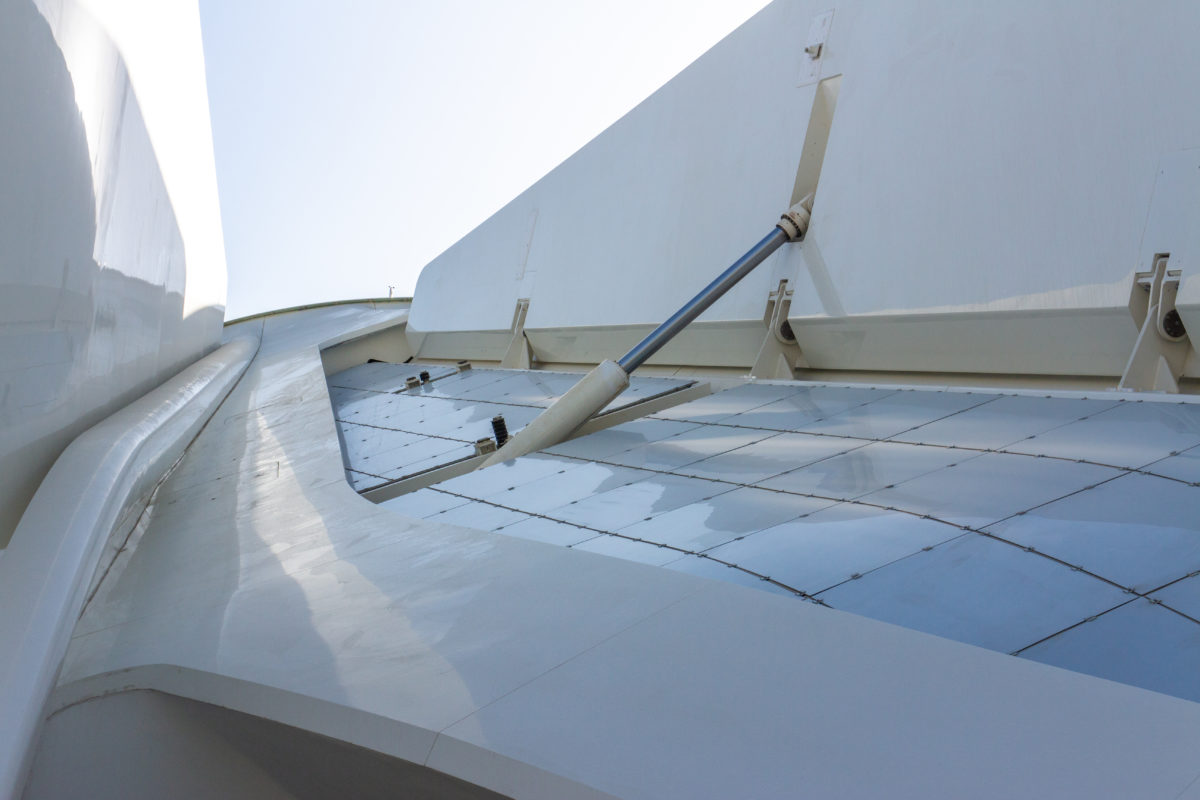

Estas aletas retráctiles de fibra de carbono, que representan las alas del halcón, se pueden mover hidráulicamente y permiten una mayor penetración de la luz del día, pero con control de ganancia solar.  Las células fotovoltaicas, fabricadas en los Emiratos, están integradas en el diseño de las alas que sobrevuelan las fachadas externas por lo que no sólo dan sombra a las paredes verticales sino también a las rutas de circulación pública a su alrededor. Cada una de las alas gira alrededor de un solo punto y todo el techo se puede abrir en tres minutos.  Mediante 46 mecanismos hidráulicos que actúan como pistones las alas pueden cubrir un rango de 110 y 125 grados. Una vez activado, el aceite hidráulico se empuja a través de estos actuadores, extendiendo los pistones para abrir las alas a su máxima capacidad. Cuando las alas están cerradas también protegen las placas de la lluvia y las tormentas de arena.

Materiales

La estructura del pabellón es de acero. Principalmente vigas y conexiones no estándar.

Además de crear espacios dinámicos, Calatrava también priorizó la sostenibilidad al incorporar elementos que son energéticamente eficientes, reducen el consumo de agua y optimizan la calidad del aire interior.

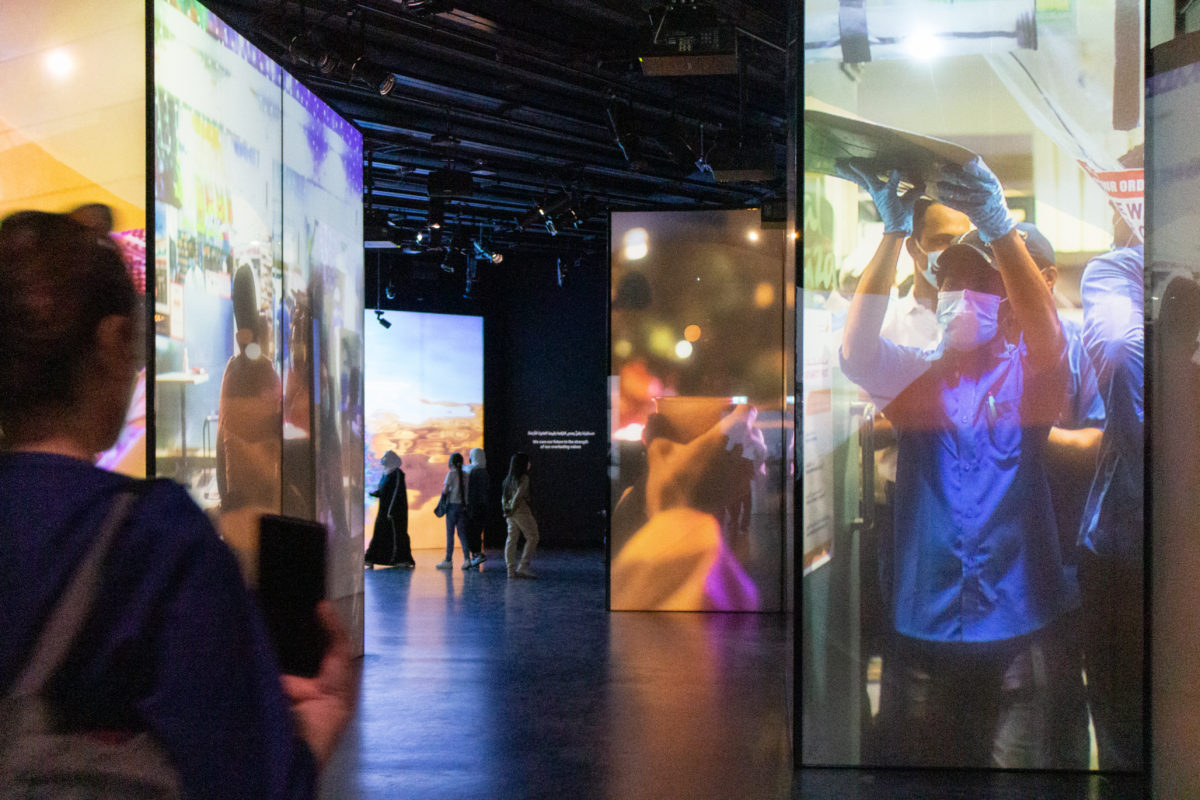

La envolvente externa es principalmente sólida, para minimizar las ganancias solares externas, pero igualmente genera grandes paredes de proyección AV internas.
