Palacete del Deporte
Ingeniero
Pier Luigi Nervi
Año de Construcción
1956-1957
Ubicación
Roma, Italia

Introducción

Es un edificio exento que fue creado para albergar a los juegos olímpicos que se realizaron en Roma en el año 1960, además de servir para la realización de las pruebas deportivas bajo techo.

Concepto

El Arquitecto e Ingeniero Pier Luigi Nervi proyectó la construcción desde el punto de vista de la economía, la rapidez de ejecución y la eficiencia.

Materializó la obra con hormigón armado y su predilección hacia el equilibrio estático, mediante el principio de la descomposición de fuerzas y el camino de las mismas a través de los elementos de la estructura.

Propuso la prefabricación, por la evidente ventaja de la perfección ejecutiva, por la garantía de calidad de los conglomerados y por la mayor economía de la elaboración.

Espacios

El palacio es un modelo de estadio cubierto para albergar a 5.000 espectadores en las competencias de box y lucha; y para 4.000 durante los encuentros de tennis, básquet, esgrima y gimnasia; necesitándose un espacio de juego mayor.

Su planta es de forma circular, con un diámetro de 78 m y una superficie de 4.776 m2.
En el perímetro exterior se encuentran los servicios públicos: baños, bares y primeros auxilios, también cuatro vestuarios atléticos con entrada independiente, un vestuario para jueces, uno para médicos, una oficina para la dirección y una sala de periodistas con teléfono.
En el anillo perimetral se encuentran el alojamiento para el cuidador, dos negocios y la cabina de transformación.
Bajo el nivel del subsuelo se hayan las instalaciones: calefacción, refrigeración y aire acondicionado.

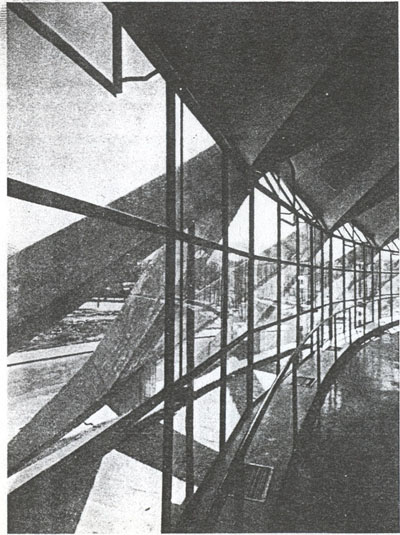

Hay un contraste de espacios entre el interior y el exterior. Mientras que en el interior se aprecian las formas de la estructura, tanto del casquete como de las gradas; en el exterior la expresión es menos vigorosa, ya que gran parte de la interesante estructura de soporte queda oculta bajo una galería acristalada que rodea la estructura principal, con la que se encuentra unida con un voladizo perimetral.

Estructura y Materiales

Planta baja

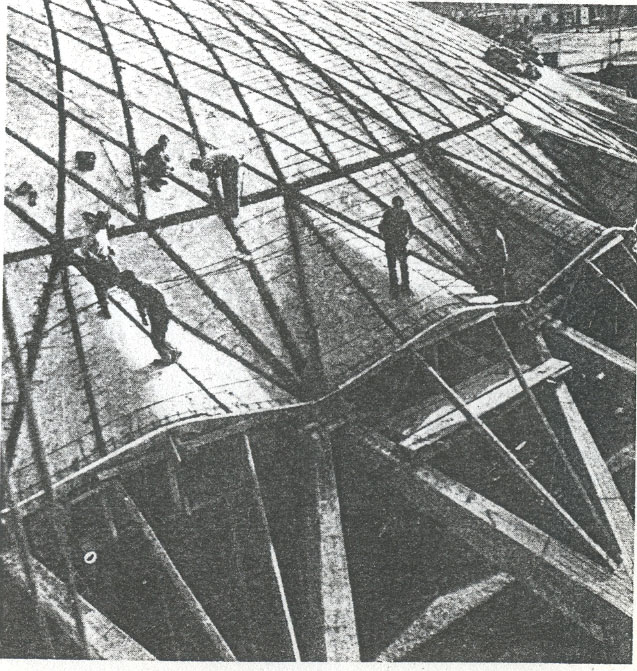

La superficie está cubierta por un casquete esférico de 69,20 m de diámetro, y está constituida por 1.620 secciones prefabricadas de ferrocemento en forma de diamante, vinculadas entre sí por medio de hormigón vertido en las juntas para formar los nervios, vistos estos desde el interior.

La cúpula está sostenida por una corona perimetral de 36 caballetes en forma de “Y” en la extremidad superior, dispuestos en forma radial e inclinados.
Todas las terminaciones son del tipo racional y económico.

La característica principal es el borde ondulado del contorno, que le da rigidez al conjunto y constituye la caja de encofrado (recuperable) para las nervaduras.

La tribuna esta soportada por columnas moldeadas in situ con superficie biselada.

La cúpula fue ideada como una membrana y los contrafuertes como estructuras capaces de transmitir a los cimientos la carga del propio peso y el de la cúpula.

El cimiento es un anillo de cemento armado de 2,50 m de ancho y de 81,50 m de diámetro.

La belleza no es el resultado de efectos decorativos sino de la coherencia estructural.

Cúpula

El espesor de la cúpula es de 12 cm. Los elementos son preparados en moldes adecuados y confeccionados sobre una estructura que reproduce, en tamaño original, un sector de la misma (sector entre dos pilares).

Los moldes son de cemento con superficies lisas para su perfecta terminación.

La armazón metálica está constituida por hierros redondos y por una red metálica, donde los hierros sobresalen de los elementos.
La locita complementaria esta armada con hierros.

El anillo superior corresponde a la última serie de elementos, de forma trapezoidal y reforzada con una armadura complementaria.

Los elementos se apoyan sobre dos rieles, fijados directamente sobre las terminales de un andamiaje metálico.

Iluminación

La iluminación natural se realiza con un anillo de compresión en el centro que permite ubicar una linterna.

La iluminación eléctrica, con lámparas incandescentes ubicadas sobre 18 casquetes metálicos sostenidos por tirantes de acero y dos filas de reflectores, ubicados en el centro, iluminando el campo de juego, que se regulan de acuerdo con los requerimientos de los actos deportivos previstos.
