Torre de Comunicaciones de Montjuïc

Promotor
Telefónica
Año de Construcción
1989-1992
Altura
136 metros
Ubicación
Barcelona, Catalunya, España

Introducción

De cara a los Juegos Olímpicos 1992, celebrados en Barcelona, muchas de las construcciones realizadas para el evento contaron con un período reducido de tiempo para su construcción. Este también es el caso de la Torre de Comunicaciones de Montjuïc, obra del arquitecto e ingeniero valenciano Santiago Calatrava y encargada por Telefónica, que se comenzó en 1989 y se finalizó en 1992. Norman Foster construyó la segunda torre de Barcelona para los Juegos Olímpicos, la Torre de Collserola en el Tibidabo.

Proyecto

Un proyecto pensado para un acontecimiento tan especial requiere no sólo que cumpla con la función para la cual se realiza, desde el punto de vista formal también debe reunir importantes requisitos. En este caso, hacer alusión al momento particular para el que se ejecuta, y recordarlo a través del tiempo como símbolo imborrable.

La Torre de Montjuïc cubrió ampliamente estas premisas. Partiendo de su programa funcional se ha convertido en un hito arquitectónico para Barcelona, de alto valor simbólico. Su imagen evoca la idea general de futurismo que suelen revestir muchas de las obras de Calatrava, entre ellas la Estación TGV de Lyon Saint-Exupéry o la Ciudad de las Artes y las Ciencias en Valencia, con líneas inclinadas que dinamizan la expresión de una imagen centrada en el movimiento, formas abstractas puras siempre en color blanco, aerodinamismos evocadores de máquinas aeroespaciales y materiales modernos.

Situación

La Torre Calatrava, como también se la conoce, se construyó cercana al Palau Sant Jordi del arquitecto japonés Arata Isozaki, al Estadio Olímpico Lluís Companys y a las Piscinas Picornell, en l’Anella Olímpica de Montjüic, Barcelona, Catalunya, España. Esta zona de la montaña recibe el nombre de “Anillo Olímpico” porque en ella se concentraron las principales instalaciones para los Juegos del 92.

El acceso al lugar se puede realizar a pie desde la Plaza España y subiendo la Avenida María Cristina, existen escaleras mecánicas para el ascenso o un funicular.

Concepto

Calatrava realizó numerosos dibujos representando una figura humana arrodillada para realizar una ofrenda. En este proyecto el arquitecto basó su diseño en la figura de un atleta de la Grecia antigua en el momento de recoger su medalla, comenzando a arrodillarse para el evento.

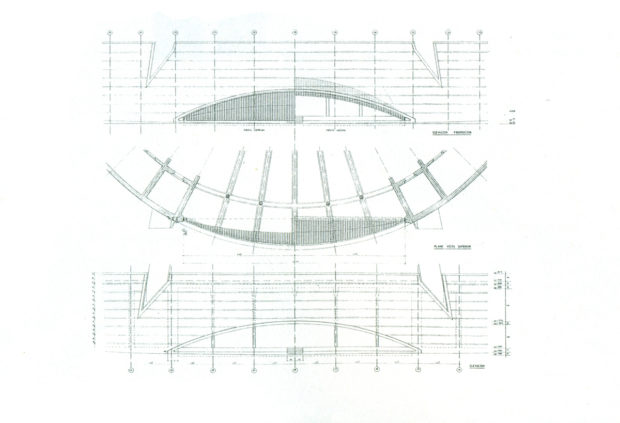

Detalle puerta

Descripción

Con el diseño de esta torre Calatrava no sólo logró que sirviera para las funciones requeridas, sino que su continuidad destaca en Barcelona como una obra de arte y un icono de la ciudad.

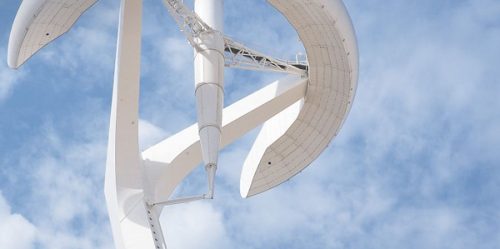

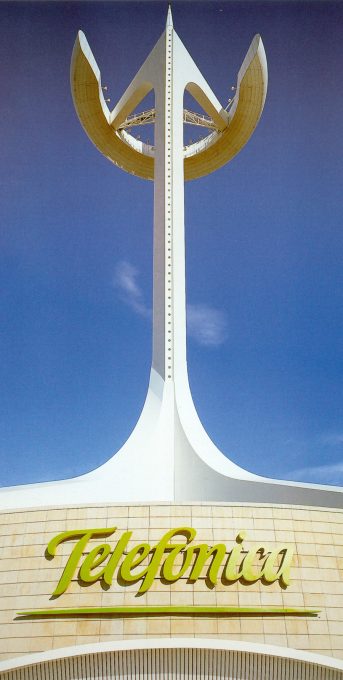

Con una altura de 136 metros, la plataforma circular con los platos de transmisión de datos se ubica en la parte superior, pero nuevamente deja constancia de su diseño innovador al estar formada por una plataforma circular limpia y serena que recuerda a una flecha con su respectivo arco.

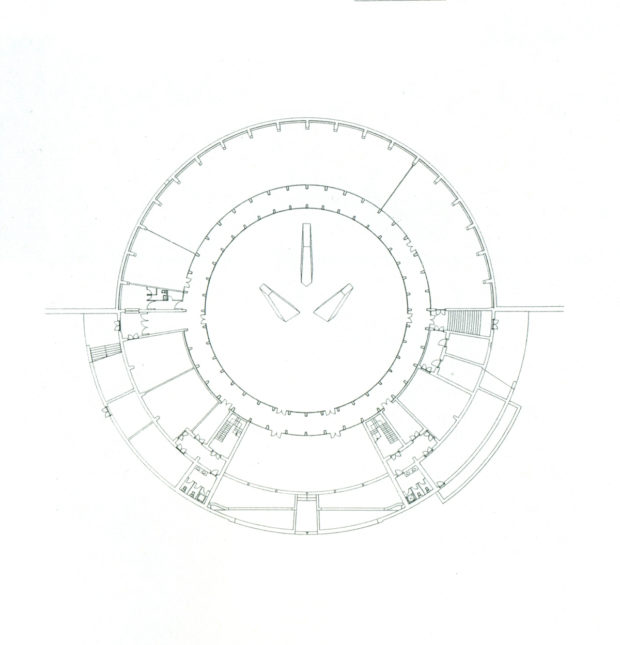

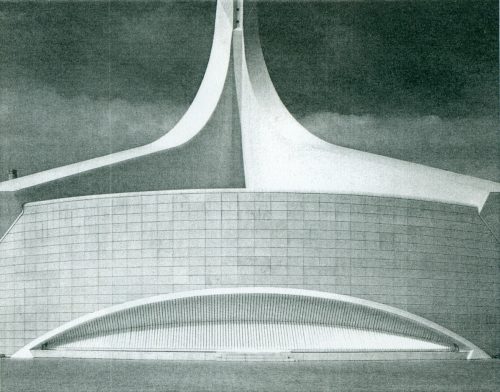

El zócalo circular inferior alberga las actividades vinculadas con los servicios de telecomunicaciones a los que se accede por una apertura en arco que enmarca una puerta compuesta de lamas metálicas móviles y articuladas que constituye una variación sobre el tema del estudio del ojo y el movimiento de los párpados realizado por el arquitecto. Esta puerta tiene un sistema de apertura regulado por un mecanismo accionado por un motor hidráulico y es el primer elemento arquitectónico que aplica Calatrava en la torre. Hasta este momento sólo lo había hecho en su escultura “Ojo parpadeante”. Alrededor una fuente parece adaptar este motivo con sus elementos similares a olas y su revestimiento blanco de trencadís.

La propia orientación de la torre que coincide con el ángulo del solsticio de verano en la ciudad hace que actúe como reloj de sol proyectando la sombra de la aguja central sobre la plaza.

Estructura

Alzado Norte

Como es habitual en las obras del arquitecto, las estrictas simetrías frontales contrastan con las tensionadas asimetrías laterales. Esto se debe a que suele desarrollar el proyecto desde la sección transversal, desde donde se aprecia mejor el punto límite al que lleva sus estructuras.

A diferencia de la mayoría de las torres de comunicación, la estructura de la Torre de Montjuïc no se basa en un tronco vertical. La torre está formada por un fuste inclinado con estructura metálica sobre tres apoyos. Al límite entre la estática y la dinámica, asegura el equilibrio al hacer coincidir el centro de gravedad de la base con la resultante vertical del propio peso. El fuste se apoya en un zócalo circular de hormigón armado. Esta estructura de acero pesa 1.000 toneladas.

Materiales

En su construcción se utilizó acero y el hormigón flexible coloreado que se suele utilizar en las chimeneas de las centrales eléctricas. La torre fue revestida con placas metálicas lisas de color blanco. La calidad del hormigón utilizado era la necesaria para poder acortar el tiempo de construcción y terminar a tiempo para los Juegos Olímpicos.

Como en muchos de sus puentes, Calatrava utilizó el “trancadís” para revestir la base de la torre, en este caso blanco. Recortes de cerámicos característicos en las obras de Gaudí.
