Año de Construcción
1989-1996
Altura
114,7 m
Pisos
27
Ascensores
8
Ubicación
Madrid, España

Introducción

La tradición de las Puertas Urbanas en la capital española deviene de la época en la que Madrid era una ciudad amurallada.

La Puerta del Sol, la Puerta de Guadalajara o la Puerta de la Vega hechas en el siglo XII fueron ejemplo de ello.

Posteriormente, al desarrollarse urbanísticamente la ciudad, las puertas pasaron a ser elementos conmemorativos, alegóricos como la Puerta de San Vicente (1726), o la bellísima Puerta de Alcalá (1764) en el Parque del Retiro.

En la época contemporánea, fiel a esta tradición, Madrid incluyó en su paisaje urbano la Puerta de Europa, anteriormente Torres Kio, un espectacular marco conformado por dos torres inclinadas 15° con respecto a la vertical, localizadas frente a la Plaza Castilla y al norte del Paseo de la Castellana.

Y si bien otra torre como la Torre de Pisa, adquirió fama por su involuntaria inclinación, las Torres KIO (como también se las conoce debido a que fueron encargo de la Kuwait Investments Office) fueron el primer rascacielos inclinado (adrede) del mundo. Posteriormente las torres fueron adquiridas una por la Caja Madrid y la otra por Realia.

El encargo cayó en manos del nonagenario Philip Johnson, el patriarca norteamericano que en 1979 recibiera el primer premio Pritzker de la historia, el Nobel de la arquitectura, discípulo de Mies van der Rohe.

De vuelta al modernismo en los 90, Johnson, junto a su socio John Burgee, deciden nuevamente dejar la tradición de rascacielos verticales y apostaron esta vez por dos edificios inclinados. Para ello se basaron en una gráfica del ruso Alexander Rodchenko, la cual tenía una inclinación de 15°.

Su construcción atravesó una serie de dificultades financieras que provocaron un parón en las obras durante varios años, de tal forma que su construcción se prolongó desde 1989 hasta 1996.

Su verdadero nombre es torres Puerta de Europa, el sobrenombre de KIO viene del nombre de la promotora Kuwait Investments Office.

Situación

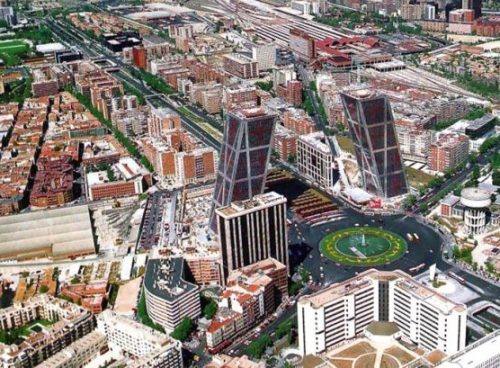

Ubicadas en la Plaza de Castilla, son la entrada a Madrid desde el Norte. En sus comienzos la dirección era Plaza de Castilla s/n, 28046 Madrid, España, pero con su adquisición por parte de las empresas y bancos que las ocupan ésta se ha definido. La Torre I ocupada por Bankia tiene su dirección postal en Pº de la Castellana 189 y la Torre II ocupada desde su inauguración por el grupo inmobiliario Realia, en Pº de la Castellana 216. La Castellana es una de las principales arterias de la capital española, las torres se levantan casi en su final, en el distrito de Chamartín, constituyendo el centro neurálgico del barrio de Castilla.

  • Estación más cercana: Plaza de Castilla
  • Vecindario: Chamartín y Plaza Castilla

Concepto

Fueron diseñadas con la idea de romper con el concepto de diseño lineal. El diseño postmoderno es clásico de Philip Johnson.

Johnson en su visita a las torres en 1996, afirmó: «…Hay que acabar con el ángulo recto si no nos queremos morir del aburrimiento…», “…Los arquitectos nos podemos concentrar ahora en la misión de hacer las formas de los edificios que mejoren al hombre…”
El rascacielos se ha acabado, podemos olvidarlo. Los arquitectos nos podemos concentrar ahora en la misión de hacer las formas de los edificios que mejoren al hombre».

Johnson se basó en un dibujo del artista ruso Alexander Rodchenko

Espacios

Las torres, con 115m de altura distribuyen su superficie entre 27 plantas con desarrollos diferentes como consecuencia de la subida de los ascensores, que lo hacen verticalmente y no en diagonal.

  • Superficie Total 87.808 m²
  • Plantas técnicas 2.300 m²
  • Plantas oficinas 54.000 m² , en las cuales sus trabajadores tienen vistas hacia el vacío
  • Sótanos 33.808 m

La torre de la izquierda en dirección salida de Madrid se conoce como Puerta de Europa I en tanto que la otra se conoce como Puerta de Europa II. Para evitar su confusión la primera dispone de un helipuerto pintado en color azul y la segunda en rojo.

La torre de la izquierda tiene el logotipo de Caja Madrid, posteriormente Bankia, mientras que la torre de la derecha, tiene el logotipo de Realia, una empresa inmobiliaria. El logotipo de Realia ha sido añadido posteriormente.

Estructura

La solución estructural a la espectacular inclinación es lograda a través de acero estructural, unido a un núcleo rígido, una caja prismática de hormigón armado que alberga las escaleras y ascensores.

Para contrarrestar el empuje de los pisos hacia el lado inclinado, un sistema de cables une la parte alta del edificio con un contrapeso subterráneo ubicado en el lado opuesto (los contrapesos son dados de hormigón de 60 x 10 x 10 m).
Al mismo tiempo se optó por elementos triangulares que dieran rigidez a la estructura y eviten deformaciones; de ahí las aspas gigantes en las fachadas laterales y los dos triángulos en que se dividen las fachadas principales.

El diseño estructural corresponde a la firma Leslie F. Robertson Associates, la que también calculó las Torres Gemelas de Nueva York (diseño de Minoru Yamasaki), la Torre del Banco de China en Hong Kong y el Museo Miho en Japón, ambas obras de I.M.Pei .

Las torres de oficinas que alcanzan los 115 m de altura cada una (una de las torres es 1 cm más alta que la otra) y vuelan 30 m sobre la vertical de la base. Poseen 27 pisos cuya área es 1.170 m2 cada una.

Ya que los ascensores suben vertical y no diagonalmente, cada planta tiene un desarrollo distinto. Los ascensores se dividen en dos grupos, un primer grupo de 4 ascensores que sirve de las plantas 1 a la 13 y otro segundo grupo de 4 ascensores que sirven de la planta 13 a la 26.

El secreto de su construcción se basa en que la mayoría de su peso descansa sobre un eje central de hormigón y acero que estructura cada una de ellas, mientras que la parte “inclinada” de cada una de las torres es mucho más ligera.

Estructura metálica

  • Tipo acero A-42 y A-52 Peso Total 8.900 tm. Uniones tornillos 200.000 ud
  • Acero armaduras :4.200 tn
  • Acero postesado 140 tn

Estructura hormigón

Cimentación: Pantallas (H-175) 17.500 m³ Pilotes (H-200) 13.950 m³ Encepados, vigas y forjados de sótanos (H-250) 16.800 m³ Muros perimetrales y losas de torre (H-275) 2.975 m³

Núcleos rígidos(H-350) 8.400 m³ Forjados de planta (HL-200 Arlita) 6.780 m³

Fachadas

Muro cortina 32.864 m². Vidrio 22.324 m². Acero inoxidable 10.540 m²

Materiales

Las Torres KIO son dos torres de cristal, granito y metal, colocadas simetricamente con respecto al eje Castellana.
El acero estructural con piezas diagonales, verticales y horizontales rodean un núcleo vertical reforzado y se pueden ver desde el exterior, formando parte de su atractivo. El brillante metal está colocado por encima de una piel de vidrio oscuro con una impresión cuadriculada en rojo.Cada torre tiene un helipuerto en lo alto, uno rojo y otro azul.
