Año de Construcción
1987
Reformado en
2007-2009
Aforo
94.700
Ubicación
Johannersburgo, Gauteng, Sud África

Introducción

El Soccer City Stadium (FNB Stadium – First National Bank) fue construido en 1987 como el primer estadio sudafricano internacional a través de una conjugación dirigencial del fútbol del lugar, con un aforo de 78.000 espectadores y, desde entonces, como impronta en la memoria del sitio se recuerdan, entre otros eventos, el duelo por Chris Hani, la final de la Copa africana de Naciones de 1996 y el primero de los discursos multitudinarios de Nelson Mandela tras su liberación en 1990.

De cara al mundial de football que tuvo lugar en el año 2010 en Sudáfrica se decidió la total remodelación del mismo para que sirva como estadio central donde se inauguró y cerró el importante evento deportivo, estando a cargo de su ejecución el equipo de Boogertman Urban Edge & Partners conjuntamente con Populos.

La reconstrucción ha tenido un coste de 200 millones de dólares y comprende la demolición y reconstrucción parcial de parte del edifico y la completa remodelación del estadio y todos los servicios asociados, como el campo, las dependencias para los deportista y delegaciones, iluminación y demás necesidades.

Como parte de las mejoras, el recinto tendrá un centro de transporte en pleno funcionamiento, incluyendo una estación de tren. El sistema ferroviario servirá a futuros desarrollos industriales, comerciales y residenciales previstos en la zona después de que finalice el torneo de fútbol.

Además de la estación de tren, el centro de transportes tendrá taxis y autobuses con paradas en diferentes puntos. La capacidad total de transporte público del centro de operaciones se prevé que sea 23.280 personas por hora.

Situación

Ubicado al sudoeste de Johannersburgo, en el estado de Gauteng, Sud África. Soccer City está cercano a una de las áreas más fanáticas del fútbol que existe en la región: Soweto, donde vive un porcentaje cercano al 40% de la población de Johannesburgo.

Concepto

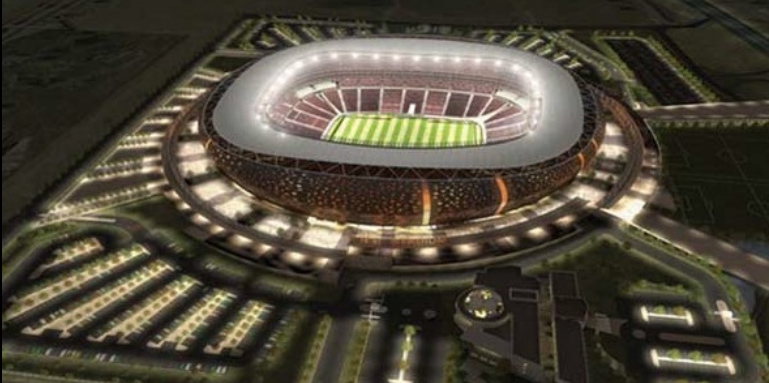

El diseño del nuevo estadio está inspirado en la rama africana conocida como «calabash», calabaza o cuenco africano, cuya estética se aprecia mejor por la noche, cuando iluminado recuerda la tradicional olla africana y representa el crisol de las culturas de ese gran continente.

Calabash

Elección del diseño

El diseño del estadio fue seleccionado entre una serie de diseños conceptuales que iban desde el reconocimiento de los desaparecidos vertederos de minas de Johannersburgo, o “el kgotla”, un lugar de encuentro definido simbólicamente por un árbol de la ciudad-estado africana, pasando también por la “protea”, la flor nacional de Sud África o una representación horizontal de África, que incluía el plano de un desierto como techo soportado por árboles tropicales que emergen entre la riqueza mineral del sur del continente

Espacios

Estadio

El estadio original tenía capacidad para 80.000 personas, una vez remodelado su aforo ha aumentado a 94700.

Dependencias

La renovación incluye nuevas instalaciones de vestuarios e iluminación, además de salas VIP, ocho estudios para los medios televisivos, un museo de fútbol y un restaurante.

Palcos

El número de palcos ha aumentado a 195 de los cuales 99 son palcos privados.

Parkings

Se construyó un aparcamiento público para 15000 vehículos y un aparcamiento subterráneo VIP con capacidad para 4055.

Estructura

Columnas

120 columnas de apoyo en pendiente sirven para mantener la estructura sobre la que se desarrolla la fachada y la cubierta elíptica.

Debido a la congestión del acero de refuerzo y a la altura de estas columnas, se introdujo una innovadora forma de auto-compactación del hormigón, SCC, que ha contribuido a reducir e número de derrama de tres a sólo dos coladas por columna.

Techo de acero corredizo

La estructura del techo es un asunto complejo. La estructura del marco es de acero y forma parte de las 7000 toneladas de estructura de acero importadas de Europa y sobre las que se apoya una membrana de policarbonato que se despliega según las necesidades.

Fachada

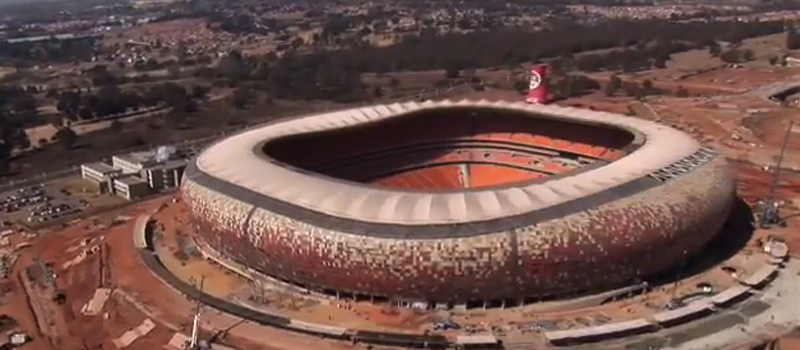

La fachada se divide en 10 secciones verticales, cuya armazón de acero está cubierta con paneles de Fibra C de seis colores y tres texturas diferentes.

Está diseñada de tal forma, que toma la apariencia del «calabash» un plato típico Africano y que es el objeto más reconocible de la región, con lo cual el estadio facilmente es asociado al continente Africano. El revestimiento exterior es un mosaico de fuego y colores de tierra con una anillo de luces que corre alrededor de la estructura inferior, simulando el fuego debajo del «calabash».

Materiales

Revestimiento externo

Placas de Fibra C

La piel externa del estadio abarca aproximadamente 43000 metros cuadrados en total para cuyo revestimiento se han utilizado los últimos descubrimientos en elementos técnicos de origen europeo.

Aproximadamente 100.000 elementos de acero especialmente fabricados para este revestimiento provienen de Baviera, Alemania y los paneles de la fachada en los típicos colores de África, moka, marrón, terracota, rojo Haima y todas las tonalidades del gres y el barro fueron realizados en hormigón de fibra de vidrio, Fibra C, dando a la fachada ventilada un aspecto compacto y flexible, ya que este material se adapta a las formas de los edificios ya sea en las partes rectas como en las curvas.

Las placas de fibra C cubren 30.000 m² de fachada, tienen un grosor de 13 mm, son muy resistentes a todas las inclemencias meteorológicas, cumplen los requisitos de protección ante el fuego y resultan más ecológicos que otros productos alternativos para fachadas. Proceden de Austria.

Techo

El techo que cubre parte del estadio está cubierto por una membrana de PTFE y policarbonato.

Hormigón

Se utilizaron materiales de la zona para producir el hormigón SCC excepcionalmente líquido y autocompactante, con que se llenaron los encofrados de las columnas curvas.

Para construir las losas planas se utilizaron sistemas Alu-Dalle y Cubiertas Tim.

Asientos

Los asientos del estadio, en color naranja han sido diseñados en el Reino Unido y fabricados en policarbonato. La empresa inglesa que los fabricó abrió una sede en Durban, Sudáfrica, y el 95 por ciento de los componentes de los asientos se han hecho a nivel local.

Césped

La siembra se hará in situ para que las raíces de la hierba sean más profundas y el césped resultante más exuberante que los paneles de césped superpuestos que son utilizados en algunas ocasiones, de acuerdo con Aarts.

Pantallas

Uno de los puntos fuertes de proyecto serán dos pantallas Lighthouse R16i/o-II de 86m2 cuya señal será alimentada desde un sistema de control Vista Spyder junto con el nuevo Vista Universal Routing Switcher de Christie. El control se gestionará desde un control maestro AV Stumpfl ISEO, solución que interconectará los diferentes sistemas, dispositivos y aplicaciones. Desde el ISEO se controlarán todos los dispositivos involucrados desde la ingesta de señales hasta su llegada a las pantallas de LEDs gigantes y todas las pantallas y monitores repartidos por este ingente estadio. El sistema supervisará también el playout de la señalización digital, incorporando mensajes de aviso o anuncios en pantallas seleccionadas o en toda la red vía IPTV.

Se han utilizado:

  • Encofrados: 174,000 m²
  • Volumen de hormigón: 65.000 m³
  • Barras de refuerzo: 7,000 ton
  • Elementos prefabricados: 14,000
  • Acero estructural: 7,100 ton
  • Revestimiento: 38.000 m²
  • Excavación: 105.000 m³
  • Relleno de tierra: 45,000 m³
  • Albañilería: 80.000 m²
  • Membrana techo: 370 000 m²
