HSB Turning Torso

Ingeniero estructural
Santiago Calatrava
Constructora
Nordic Construction Company
Diseñado en
1998
Año de Construcción
2001-2005
Altura
190 m
Pisos
54
Ascensores
5
Área construida
13.500 m2
Ubicación
Malmö, Suecia

Introducción

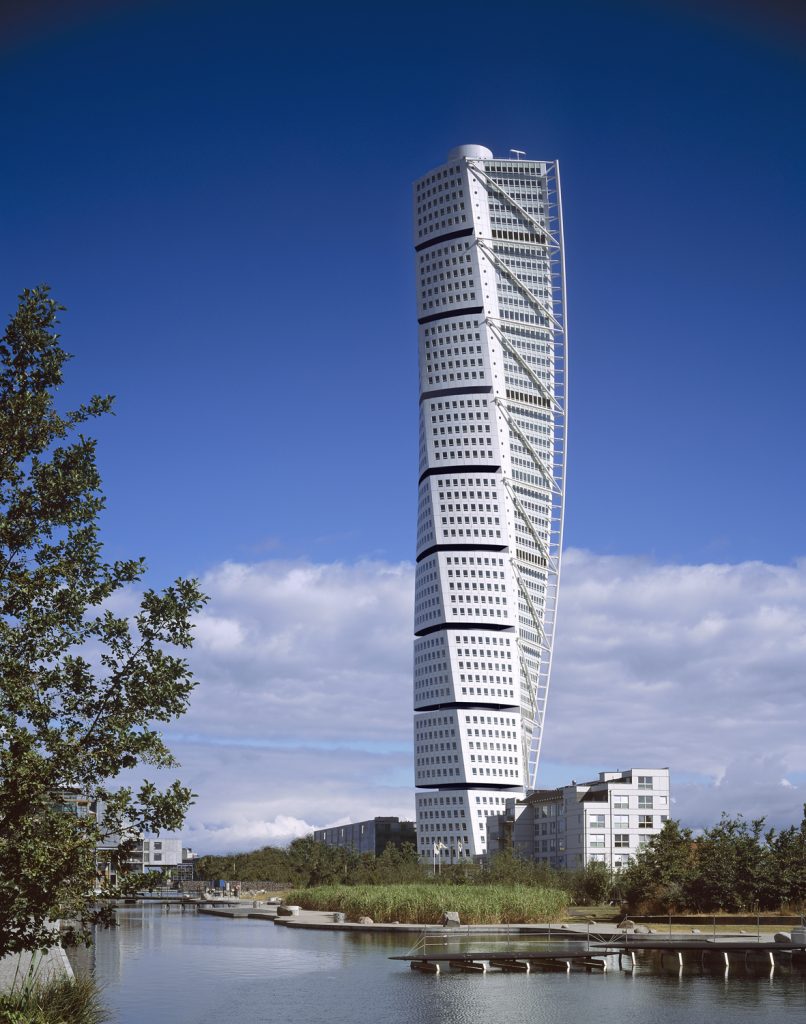

Turning Torso (torso en giro) es un rascacielos residencial de 190 metros de altura y 54 plantas situado en la ciudad sueca de Malmö. Es el edificio residencial más alto de Suecia y el segundo de Europa (en la fecha de su inauguración), obra del arquitecto español Santiago Calatrava.

Fue inaugurado el 27 de agosto de 2005, después de cuatro años de construcción. Ha recibido el premio MIPIM en la feria de la construcción de Cannes,  Francia,  ese mismo año,  al mejor edificio residencial del mundo.

Ubicación

El edificio se encuentra en una zona urbana degradada que está siendo transformada, desde un espacio industrial con instalaciones obsoletas a una zona residencial moderna, de ocio y negocios, junto al Mar Báltico. Turning Torso está cercano al puente sobre el estrecho de Oresund que une Suecia con Dinamarca, en Lilla Varvsgatan 14, 211 15, Malmö,  en el suroeste de Suecia.

Concepto

Inspiración del la torre

El Turning Torso representa en lenguaje arquitectónico a un cuerpo humano retorciéndose, girando sobre su columna vertebral en un movimiento ascendente.

El origen del edificio se remonta a 1999. Fue entonces cuando el entonces director gerente de la cooperativa sueca de viviendas HSB, la mayor de Suecia, fundada en 1923, promotora y actual propietaria del edificio, Johnny Örbäck, quedó impresionado al ver en un catálogo una escultura de un torso humano de Calatrava realizada en 1998.

Inmediatamente se puso en contacto con el arquitecto y le pidió que aplicara el concepto a un edificio residencial que su empresa quería construir en Malmö.

Una de las razones para construir el Turning Torso fue reestablecer un skyline reconocible para la ciudad, el cual había quedado huérfano desde la desaparición de Kockumskranen (“La Grúa Kockum”) en 2002, situada a menos de un kilómetro del actual emplazamiento del nuevo edificio.

Los políticos locales consideraron que era importante para la ciudad tener un nuevo símbolo al desparecer la enorme grúa utilizada para la construcción de barcos en los astilleros de la empresa Kockum, que simbolizaba, de alguna forma,  las raíces de Malmö como ciudad industrial. Turning Torso podría ser considerado como un monumento de un Malmö más nuevo e internacionalizado.

Espacios

Cada uno de los 9 cubos que forman la estructura alberga seis plantas en las que coexisten viviendas de lujo y oficinas. El Turning Torso tiene 13.500m2 de los cuales 4.200m2 están destinados a oficinas que se sitúan en los dos primeros “cubos” desde la planta 2 a la 12. Los “cubos” del tres al nueve albergan 147 viviendas cuya superficie varía entre los 45 y los 190 metros cuadrados, aunque las dos últimas plantas, desde las que se puede ver Copenhague, están dedicadas a reuniones de negocios, encuentros políticos y visitas oficiales.

Debido a que el solar donde se levantó el HSB Turning Torso está muy cerca del mar,  el nivel freático obligó a construir un edificio anexo donde ubicar el aparcamiento. Ambos edificios se comunican mediante un túnel.

Estructura y materiales

El edificio, construido en acero, vidrio y hormigón armado, se estructura en nueve cubos rotados cuyo principal elemento estructural es un núcleo de hormigón armado, de 10’6 metros de diámetro interno, a modo de columna vertebral y que gira hasta 90º de arriba hacia abajo,  con paredes que van gradualmente desde los 2.5m de espesor en la parte baja del edifico hasta 0.4m en la parte superior. Dentro del núcleo están los ejes de ascensores y las escaleras. Su centro se corresponde exactamente con el eje de rotación de las plantas. El exterior del edificio está revestido con paneles de cristal y aluminio. Cada uno de los cubos tiene seis plantas.

La losa estructural se ajusta alrededor del núcleo. Las secciones de las losas, con formas que se asemejan a porciones de un pastel, al juntarse forman un piso entero sustentado por placas cónicas revestidas de cristal y aluminio que se apoyan en una estructura exterior de acero . Éstas van rotando 1.6º en cada planta con el fin de crear el giro característico del edificio.

En el exterior del edificio hay un exoesqueleto de acero  que a modo de “espina dorsal”  recorre toda la fachada, reforzado con tensores tanto diagonales como horizontales  y que unido al núcleo de hormigón  le transfiere las fuerzas de cizallamiento   y aporta estabilidad ante los fuertes vientos.  El peso total del soporte de acero es de aproximadamente 820 toneladas

Fachada

La fachada de vidrio y aluminio debido a que el edificio se retuerce es muy complicada, realizando doble curva.   Hay aproximadamente 2.313 paneles y 2.368 ventanas en la fachada. Los paneles de aluminio son curvos y los paneles de vidrio planos.

Para seguir el giro del edificio, las ventanas se inclinan hacia adentro o hacia afuera, dependiendo del lado del edificio donde se encuentren. En el lado occidental, se inclinan hacia adentro en el oriental hacia afuera. Esta inclinación está entre 0 y 7 grados, mientras que la inclinación lateral es de aproximadamente 6 grados

Sostenibilidad

En la construcción de Turning Torso se tuvo muy en cuenta la relación con el medio ambiente.  El edificio se abastece con el 100% de energía renovable producida localmente y para que su utilización resulte eficiente se ha puesto mucho cuidado en los materiales utilizados para las envolventes, ventanas y paredes,  pero también implicando a los residentes de cada apartamento que pueden monitorear el consumo de calor y agua desde cada unidad, pudiendo planificar sus propios costos de energía y por lo tanto su impacto en el medio ambiente. En las cocina de los apartamentos hay una unidad de eliminación de residuos orgánicos.
