Introducción
En su momento, La Torre Picasso, con sus 45 plantas y 157 metros sobre rasante, fue el rascacielos más alto de Madrid y de España. Fue proyectada por el arquitecto estadounidense de origen japonés Minoru Yamasaki, quien también proyectó el desaparecido World Trade Center de Nueva York, con cuyas torres guarda ciertas similitudes.
Diseñada en 1974, su construcción no se inició hasta finales de 1982, y fue inaugurada en diciembre de 1988. Desde entonces, éste ha sido el edificio más alto de Madrid, superando a la Torre de Madrid. Perdió su hegemonía madrileña con la construcción de las cuatro torres de CTBA: Torre Caja de Madrid, Torre Sacyr Vallehermoso, Torre de Cristal y Torre Espacio. También fue el edificio más alto de España hasta que lo sobrepasó el Gran Hotel Bali de Benidorm, Alicante. La madrileña torre de telecomunicaciones Torrespaña también supera a la Torre Piccaso, pero no es considerada edificio, sino meramente estructura autoportante, al igual que la Torre CN en Toronto.
Situación
La Torre Picasso es un rascacielos situado en Madrid, España, en la Plaza de Pablo Ruiz Picasso, dentro del complejo empresarial y comercial AZCA, ubicado junto al Paseo de la Castellana en el corazón financiero de la capital española.
Concepto
La zona AZCA se configuró en la década de los 80, como una oportunidad de dar respuesta a la demanda de la capital española de levantar, en la parte norte del Paseo de la Castellana, una zona que aglutinara un área residencial, otra comercial y una tercera, de edificios para uso de
oficinas. En AZCA se levantan Torre Europa de 120 m, Torre del Banco de Bilbao de 108 m, y Torre Mahou de 105 m. También destacaba la desaparecida Torre Windsor.
En este escenario Minoru Yamasaki deja un ejemplo de cultura y formación diferente, la arquitectura de la Torre Picasso está influenciada por el arte oriental y las formas sencillas aunque escultóricas que distinguen al arquitecto en sus obras.
Cumpliendo con las exigencias del programa en cuanto a forma y funcionalidad, Yamasaki despliega en la fachada los elementos que harían de su obra, no sólo la más alta del Madrid moderno, sino un edificio bello y elegante, ícono de la capital española durante casi dos décadas. Para ello recurre a la historia, su fachada limpia a la vista, es coronada con una cornisa a modo de columna dórica y recuerda a Adolf Loos con la concepción externa del Chicago Tribune.
Descripción
Una característica notable de Torre Picasso es su amplio arco de entrada, que soporta toda la fachada por encima del mismo, contando con una estructura subterránea de acero como refuerzo. El hueco bajo este arco está cubierto mediante un tipo especial de cristal de seguridad llamado STADIP, el mismo usado en la Torre Agbar de Barcelona.
Ficha técnica
- Superficie total: 121.000 m²
- Superficie dedicada a oficinas: 71.700 m²
- Dimensiones por planta: 38×50 metros
- Altura sobre rasante: 157 metros
- Altura desde el 5º sótano: 171 metros
Espacios
La torre fue levantada sobre una parcela de 10.000 m², con 45 plantas sobre rasante de forma rectangular, 38×50 metros, 5 sótanos y una altura total de 157 metros desde el nivel de calle o 171 si se mide desde el último sótano.
La superficie total construida es aproximadamente de 121.000 m², que se distribuyen en: planta técnica de cubierta 1.000 m², oficinas, 71.700 m², vestíbulo de entrada y zonas comerciales, 8.300 m² y aparcamientos y Salas Técnicas 40.000 m²
La torre cuenta con una estafeta oficial de correos, muelle de carga y descarga y un servicio de mensajería interna.
Plantas sobre rasante
De las plantas sobre rasante, 42 están destinadas a oficinas y la planta baja sirve de acceso principal, donde se encuentran situados 18 ascensores divididos en tres grupos de 6. Todas las plantas disponen de aseos independientes para el uso de los ocupantes de dicha planta.
- Ascensores
Los que suben de la planta 1 a la 18 despliegan una velocidad de 2,5 metros por segundo, los que atienden las plantas 18 a 32 tienen una velocidad de 4 metros por segundo los que van de la planta 32 a la 43 es considerada la batería de ascensores de mayor velocidad instalada en España, 6 metros por segundo.
- Plantas
Las plantas generales, de forma rectangular y con una superficie de 1900 m², son completamente diáfanas, teniendo ocupada su parte central por el bloque de 18 ascensores, 4 escaleras, cuartos técnicos, baños y un espacio de 120m² destinado a una chimenea de subida para los gases procedentes de la red de ventilación de los viales subterráneos de AZCA, complejo financiero al que pertenece la torre.
- Azotea
En la cubierta, la planta 44, se encuentran las torres de refrigeración y distribución del sistema hidráulico del aire acondicionado. En la planta 45 está la maquinaria de uno de los bloques de ascensores cuyo forjado superior tiene uso de Helipuerto.
Plantas bajo rasante
La Torre Picasso cuenta con 5 sótanos bajo nivel de calle. En el sótano 1º se ha dispuesto una amplia zona comercial y también aparcamientos, éstos completan la gran capacidad del edificio para esta función ya que los sótanos 2º, 3º y 4º se dedican mayoritariamente a parking para de ese modo poder ofrecer espacio de aparcamiento a las más de 5000 personas que diariamente trabajan en la torre, además de los numerosos visitantes. En estos sótanos también se distribuyen las Salas Técnicas para maquinaria de la Torre.
El sótano 5º está destinado a galerías de servicios. Fuera de la Torre y en la planta baja, zona norte y oeste, se encuentran una serie de locales comerciales con acceso directo desde la calle.
Estructura
Sistema y materiales
La estructura mixta del edificio combina el hormigón armado en su base con pilares y vigas metálicas hasta su coronación. Los forjados se constituyen con chapa metálica y hormigón aligerado. Toda la estructura está protegida contra el fuego mediante mortero ignífugo. Esta estructura permite la creación de grandes espacios diáfanos para un mejor aprovechamiento de su distribución.

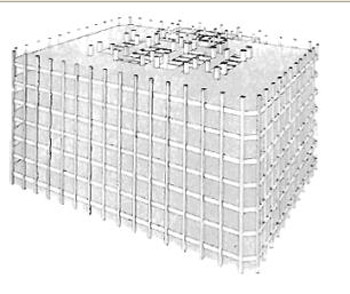

Básicamente la estructura es muy simple, se reparten las cargas que debe soportar el edificio, incluidos movimientos sísmicos y viento, entre el cubo hueco que forman los cuatro lados de la fachada construida con columnas de acero continuas y un núcleo central también constituido por pilares de acero, relacionándose las estructuras verticales internas y externas a través de vigas horizontales en las plantas. Esta estructura debería resistir incluso el impacto de un avión y un fuego convencional durante un par de horas.
Cimentación
La cimentación fue ejecutada a base de 120 pilotes con camisa de chapa de 1,80 m de diámetro y una longitud de 16 m. La estructura del edificio se compone de un núcleo central, de un perímetro y de los forjados que actúan como diafragma, arriostrado los pilares de ambos.
El núcleo es una estructura metálica con 38 pilares, de doble altura. El perímetro por su parte se forma desde el sótano hasta la segunda planta a base de un muro de hormigón y desde la 2ª planta hasta la coronación, con 56 pilares de doble altura. Los forjados son de chapa autoportante y de hormigón con árido ligero de arlita, que da una densidad de 1.800 Kg/m 3 al hormigón.
Materiales
- Fachada
La fachada del edificio ofrece un elevado coeficiente de aislamiento térmico y acústico como consecuencia de la combinación de un cerramiento de aluminio y un acristalamiento térmico dispuesto verticalmente y que deja ventanas reducidas entre los pilares de la fachada.
- Jardines
Las zonas ajardinadas que rodean el edificio presentan diferentes caminos y accesos a la torre cubiertos con placas de granito.
- Interior
Los acabados de las zonas comunes están realizados con mármol en los vestíbulos y ascensores, paramentos ignífugos terminados en texturglass, techos metálicos registrables y moqueta antiestática e ignífuga.
- Superficie fachada: 20.000 m2 de aluminio y 9.000 m2 de cristal
- Potencia eléctrica instalada: 12.000 kw
- Potencia calorífica: 3.600.000 Kcal/h y frigorífica de 6.000.000 Frig/h
- Fibra óptica: 150.000 ML
- Cámaras circuito cerrado TV: >200
- Puntos de Luz: 20.000, con un nivel medio de luminosidad en oficinas de 500 Lux
- Líneas directas de teléfono: >10.000
